Ruční vysokozdvižný vozík na sudy (RVB35), 350 kg, 1945–2385 mm

Běžný zvedák sudů zvedne sud z podlahy; tento model umožňuje také jeho stohování a vyprazdňování. Sud je upevněn v odklopné ocelové objímce, která se utahuje ručním kolem na horní straně nosiče. Ruční kolo se šnekovým převodem na boku umožňuje bezpečně a kontrolovaně otáčet upnutým sudem. Díky výšce zdvihu 1945 nebo 2385 mm lze plný sud o hmotnosti až 350 kg zvednout do druhé úrovně paletového regálu nebo nad horní okraj míchací nádoby.

Princip fungování

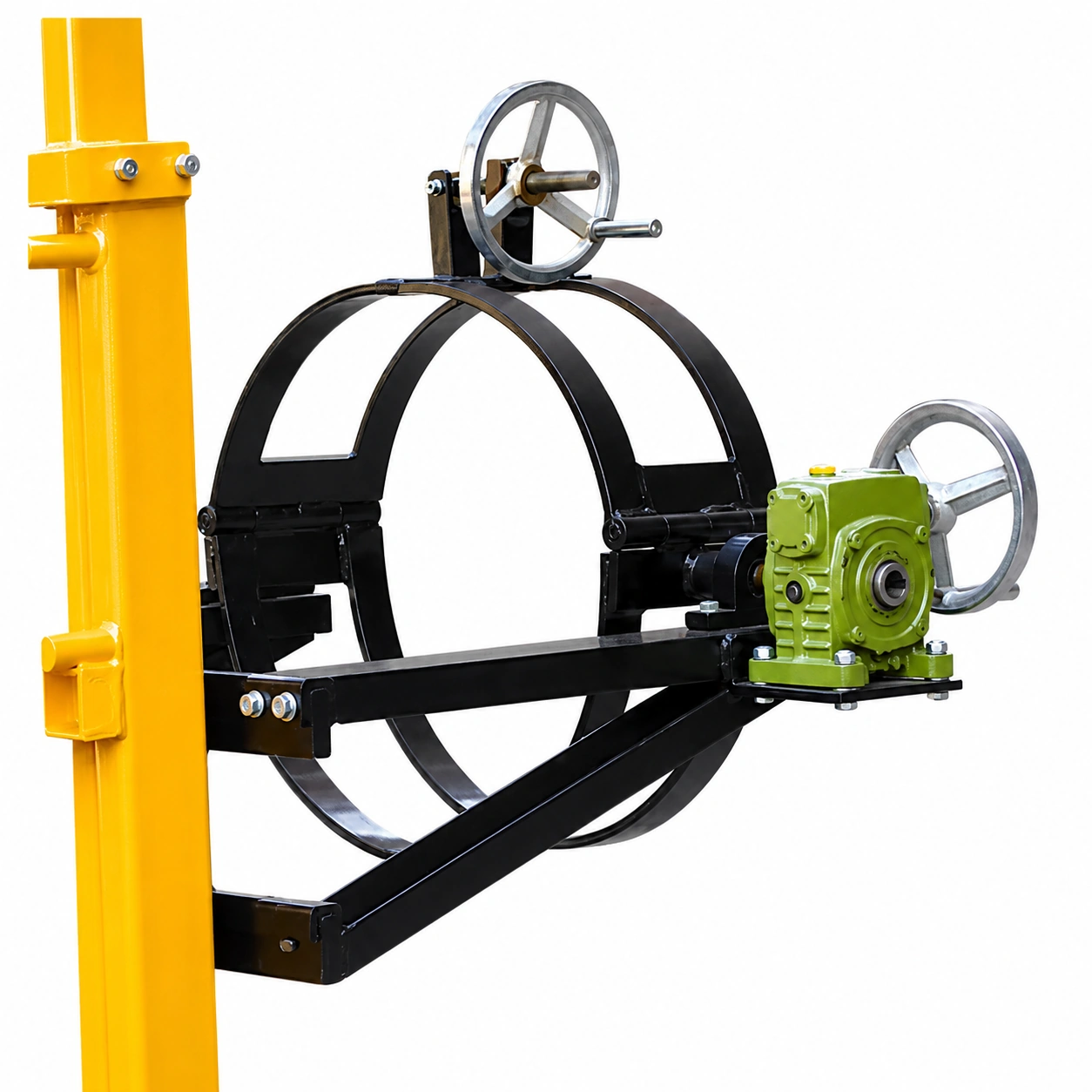

• Odklopná upínací objímka obepíná tělo sudu; před zvednutím sudu z podlahy se utáhne horním ručním kolem
• Boční pohon se šnekovým převodem naklápí a otáčí sudem pro kontrolované vyprazdňování a po uvolnění ručního kola udržuje nastavenou polohu
• Stožár se zvedá ruční hydraulickou pumpou a pojezdová ramena s koly udržují náklad mezi koly
• Není nutné udržovat hydraulický agregát, přívod stlačeného vzduchu ani akumulátor

Dvě provedení stožáru

• Výška zdvihu 1945 mm se spuštěným stožárem o výšce 1270 mm pro sklady s nízkými dveřmi a skříňová vozidla
• Výška zdvihu 2385 mm se spuštěným stožárem o výšce 1490 mm pro manipulaci se sudy ve vyšších úrovních regálů
• Obě provedení mají půdorysné rozměry 1580 × 1050 mm a provozní hmotnost 235 kg

Typické použití

• Stohování a stáčení 200litrových ocelových sudů ve skladech chemikálií, barev a maziv
• Vyprazdňování sudu do míchací nádoby umístěné nad pracovní výškou
• Provozy, kde není elektrická manipulační technika na sudy povolena nebo se její pořízení nevyplatí

Rozměry

Vzdálenost těžiště nákladu činí 570 mm a rozvor 1115 mm. Přední kola mají rozměry ø80 × 36 mm a zadní kola ø147 × 40 mm. Šířka přes nosič činí 840 mm a výška spuštěného nosiče 385 mm. Poloměr otáčení je 1200 mm a světlá výška pod zatíženým stožárem 22 mm.

Objednejte online nebo odešlete žádost o cenovou nabídku ohledně dodacích podmínek a konfigurací podle požadavků zákazníka.
