Korozivzdorný elektrický řetězový kladkostroj GIS GPR

Navrženo a testováno podle: EN 14492-2

3D náhled Tažením otočíte · posouváním přiblížíte

Zpět do katalogu

Korozivzdorný elektrický řetězový kladkostroj GIS GPR 125–1250 kg

Name: Korozivzdorný elektrický řetězový kladkostroj GIS GPR 125–1250 kg
Brand: Delacco
SKU: GIS-GPR
Availability: InStock

Základ SKU: GIS-GPR | Trh: CZ | Jazykové nastavení: cs

Cena Nakonfigurujte si kladkostroj níže — cena, hmotnost a doprava se průběžně aktualizují podle vašeho výběru.

Prospekt Leták Dotazník Návod k použití CE prohlášení Zásobník řetězu Výkres GPR500 Výkres GPR1000 Náhradní díly pro GPR500 Náhradní díly pro GPR1000

Kategorie: Elektrické řetězové kladkostroje

Štítky: Elektrické kladkostroje, Dílenské jeřáby

Množstevní ceny — ušetřete až 12% Sleva se vypočítá automaticky z mezisoučtu košíku.

Množství	Sleva
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% kombinovaná sleva, pokud tato objednávka obsahuje položky alespoň ze dvou kategorií produktů (např. kladkostroj + otočný jeřáb). V kombinaci s množstevními cenami může celková úspora dosáhnout 15%.

Nakonfigurujte si kladkostroj

Vyberte nosnost, rozpětí a možnosti. Cena, hmotnost a cena dopravy se průběžně aktualizují.

Krok 0 — povinný

Jak budete tento kladkostroj používat?

Vyberte nejbližší možnost. Každá třída provozu má vlastní rozsah nosnosti: čím náročnější je používání, tím nižší je jmenovitá nosnost. Výběrem nižší třídy, než odpovídá skutečnému používání, zaniká záruka výrobce a hrozí porucha motoru. Pokud si nejste jisti, vyberte nejvyšší předpokládanou třídu — tedy kladkostroj, který skutečně potřebujete.

1 Nosnost — kg

2 Výška zdvihu — m

3 Napájení

3fázové napájení 400 V je standardem pro dílny. Pro pracoviště bez 3fázového napájení použijte 1fázové napájení 230 V — katalogový příplatek je již zahrnut v uvedené ceně (GPR 500: všechny profily; GPR 1000: pouze pomaloběžný profil NL). Profily NF a SF vyžadují 3fázové napájení.

4 Rychlost zdvihu

Jedna rychlost (N) je standardní provedení kladkostroje s rychlostí 8 m/min. Pomalé provedení (NL) snižuje rychlost na polovinu pro přesnější polohování. NF nabízí dvourychlostní ovládání (8/2 m/min). SF zdvojnásobuje rychlost, ale snižuje nosnost na polovinu (GPR 500, pouze 1 pramen). Provedení se dvěma prameny zdvojnásobuje nosnost a snižuje rychlost na polovinu.

5 Závěsný pojezd (korozivzdorný)

Volitelný závěsný pojezd GIS v korozivzdorném provedení pro pohyb kladkostroje po I-nosníku. GHFR je ruční (tlačný), GMFR je motorový (rychlost pojezdu 12 m/min). Oba pokrývají celý rozsah nosností GPR až do 1250 kg.

6 Šířka příruby (šířka nosníku)

Přizpůsobte pojezd přírubě pojezdového nosníku. Varianta pro široký nosník používá delší nerezový nosný šroub.

7 Zavěšení

Zavěšení na závěsné oko je standardní. Volitelné zavěšení na hák (korozivzdorné) umožňuje zavěsit kladkostroj na stávající nosníkovou svěrku nebo závěsný bod.

8 Zásobník / kontejner na řetěz

Zásobník řetězu zachycuje volný řetěz při zdvihu. Plast je nejlevnější; textilní zásobníky a zásobníky z ocelového plechu (MF) jsou určeny pro delší řetězy.

9 Převodový koncový spínač

Standardní převodový koncový spínač zastavuje hák v horní a dolní poloze. Pro textilní vaky jsou k dispozici externí koncové dorazy.

10 Napětí / certifikace

Standardní napětí EU jsou zahrnuta. Speciální napětí zahrnuje nestandardní vinutí motoru; CSA/CUS je severoamerické provedení pro 60 Hz.

11 Ovládací spínač / závěsný ovladač

2tlačítkové závěsné ovladače ovládají pouze zdvih; motorový pojezd vyžaduje 4tlačítkový závěsný ovladač (zdvih + pojezd). Verze s konektorem umožňují rychlé odpojení nebo pozdější dodatečnou montáž rádiového dálkového ovládání.

12 Délka ovládacího kabelu

Standardní kabel odpovídající výšce zdvihu má katalogovou délku GIS (2tlačítkové ovládání: výška zdvihu − 1,2 m; 4tlačítkové ovládání: výška zdvihu − 1 m). Pokud je ovládací stanice umístěna jinde, zadejte vlastní délku.

13 Bezpečnostní nosný hák

Nahrazuje standardní nerezový závěsný hák bezpečnostním hákem (s pojistkou a vyšším bezpečnostním faktorem).

14 Druhá brzda

Přidává redundantní brzdu pro zvýšení bezpečnosti při zdvihacích aplikacích se zvýšeným rizikem.

15 Tepelná ochrana

Chrání motor kladkostroje před přehřátím při náročných pracovních cyklech.

16 Mazání řetězu

Převodovka již standardně používá mazivo kompatibilní s potravinami NSF H1. Pro použití s možností náhodného kontaktu s potravinami lze nosný řetěz rovněž mazat olejem kompatibilním s potravinami.

17 Frekvenční měnič (FU)

Verze FU nabízí plynulý rozběh a plynulou regulaci rychlosti (15–87 Hz) a rozšiřuje klasifikaci provozu na A6/A7 — doporučeno pro častou a šetrnou manipulaci s citlivými břemeny.

18 Počítadlo provozních údajů

Zaznamenává provozní hodiny, cykly a přetížení pro plánování údržby (údaje lze načíst prostřednictvím servisního rozhraní).

19 Vypnutí při uvolnění řetězu

Zastaví kladkostroj, pokud se řetěz uvolní (selhání podpěry břemene). Vyžadováno u některých aplikací zdvihacích zařízení.

20 Bezpečnostní rádiové dálkové ovládání

Nahrazuje nebo doplňuje kabelový závěsný ovladač bezpečnostním rádiovým dálkovým ovládáním. Verze se 4 tlačítky ovládají také motorový pojezd.

Konfigurace —

Cena bez DPH —

Množství

Množstevní ceny — ušetřete až 12 %

Množství	Sleva

Akce na kombinovaný nákup: dodatečná sleva 3 %, pokud tato objednávka kombinuje položky alespoň ze dvou kategorií produktů (např. kladkostroj + otočný jeřáb).

Rozpis ceny

Celkem bez DPH	—

Odhadovaná hmotnost —
Dodací lhůta —
Úroveň montážní sady —
Celková výška —

Odhad přepravy

Země doručení

—

Výše zadejte zemi doručení a zobrazí se orientační odhad ceny přepravy.

Potřebujete nabídku na míru?

Zašlete nám své požadavky prostřednictvím poptávkového formuláře — tento produkt bude předvyplněn a do jedné poptávky můžete přidat další položky.

Vyžádat nabídku

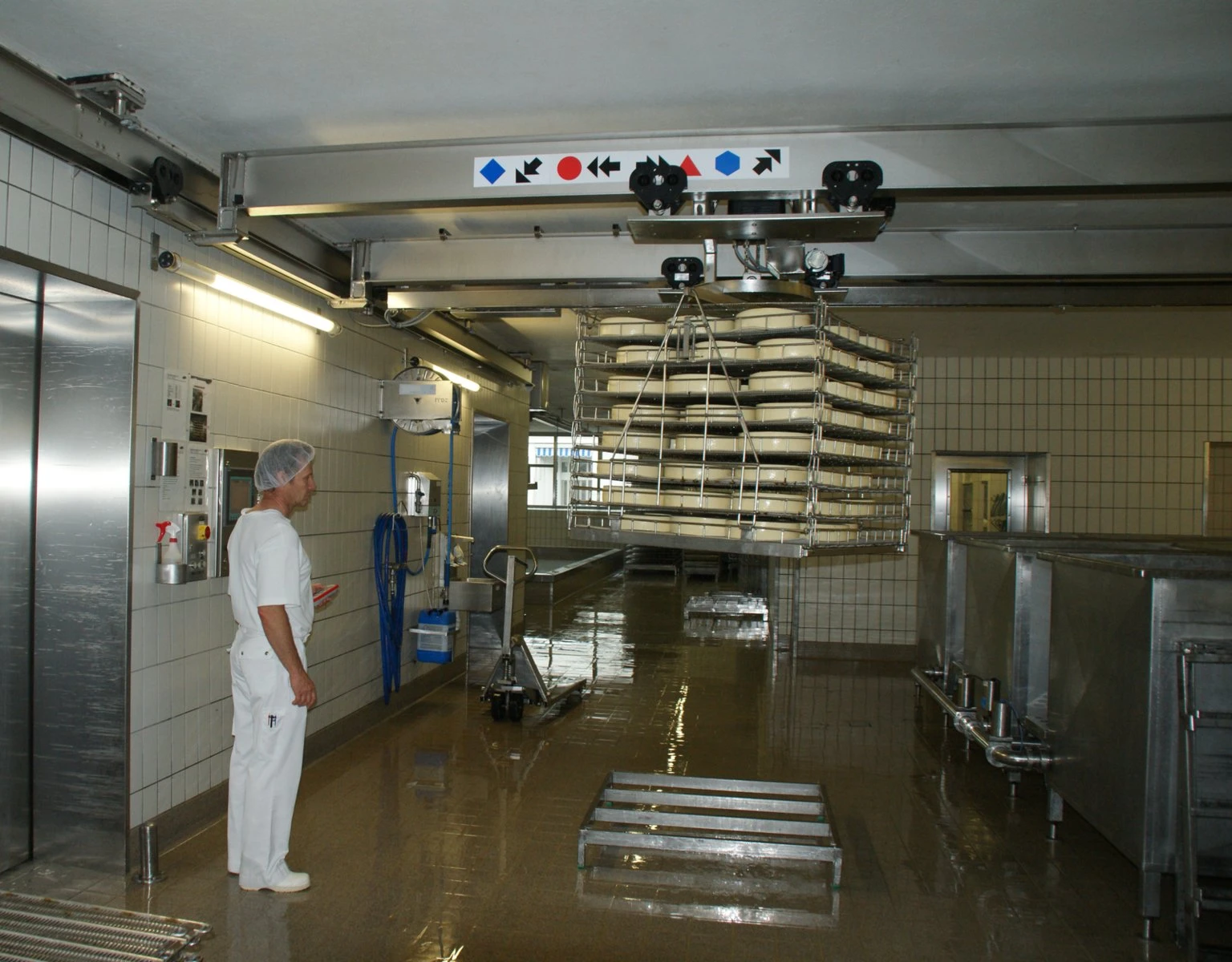

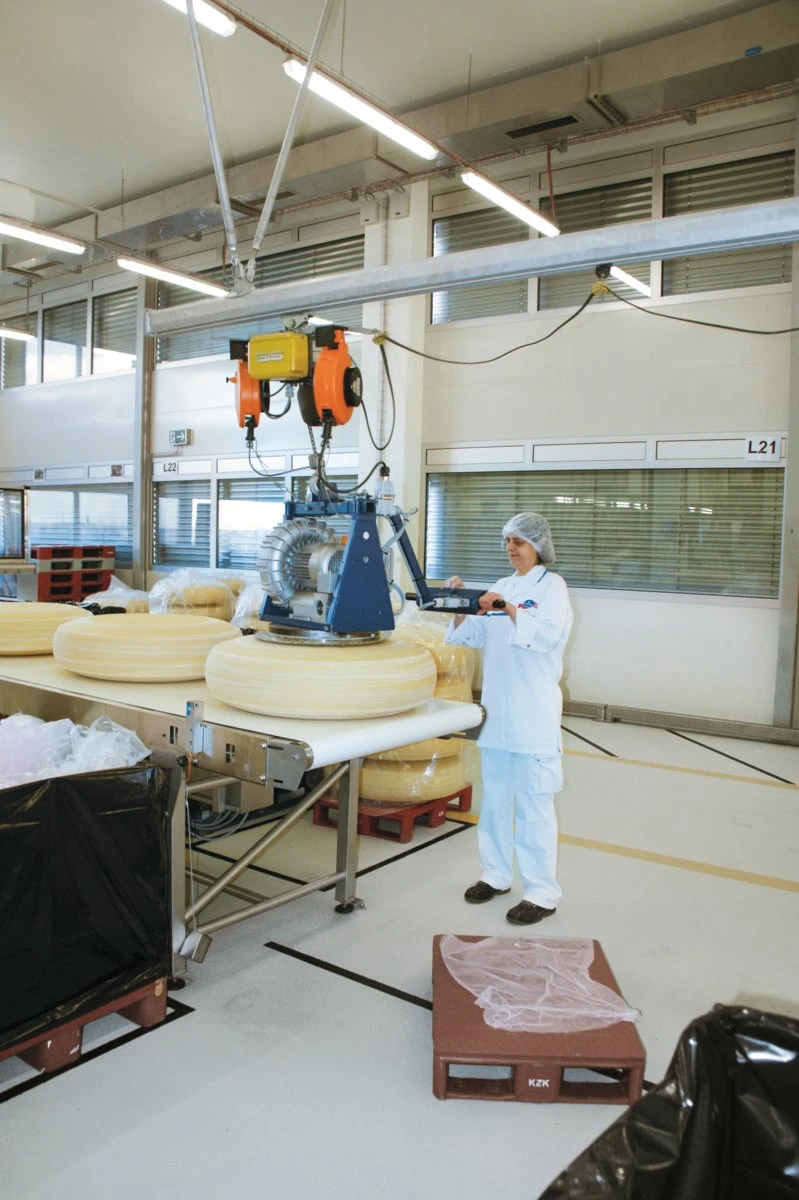

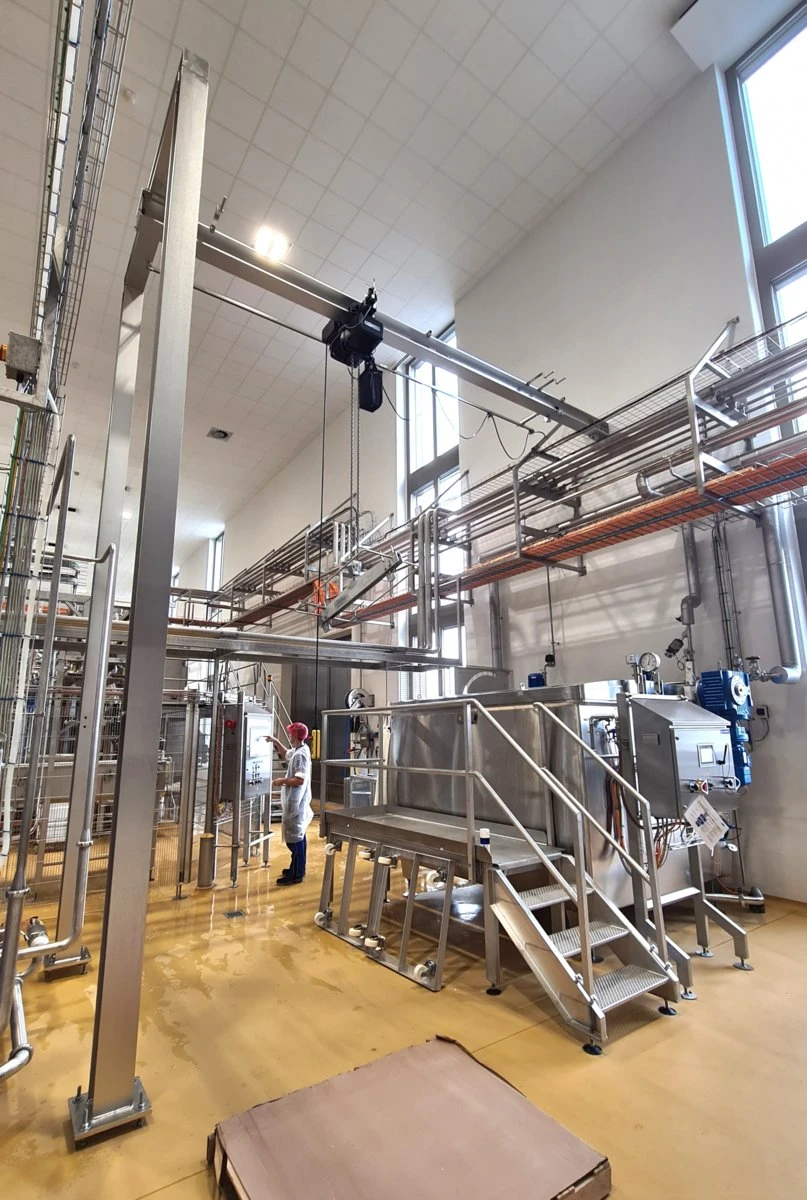

GIS GPR je korozivzdorné provedení osvědčeného elektrického řetězového kladkostroje GIS GP, speciálně navržené pro aplikace, v nichž požadavky na dokonalou čistotu nebo agresivní prostředí vylučují použití standardního kladkostroje: výroba potravin, nápojů a léčiv, prostory s pravidelným čištěním, chemické provozy, čistírny odpadních vod a venkovní prostředí nebo prostředí se slanou vodou. Použitá maziva splňují požadavky NSF H1 pro náhodný kontakt s potravinami.

Hlavní vlastnosti

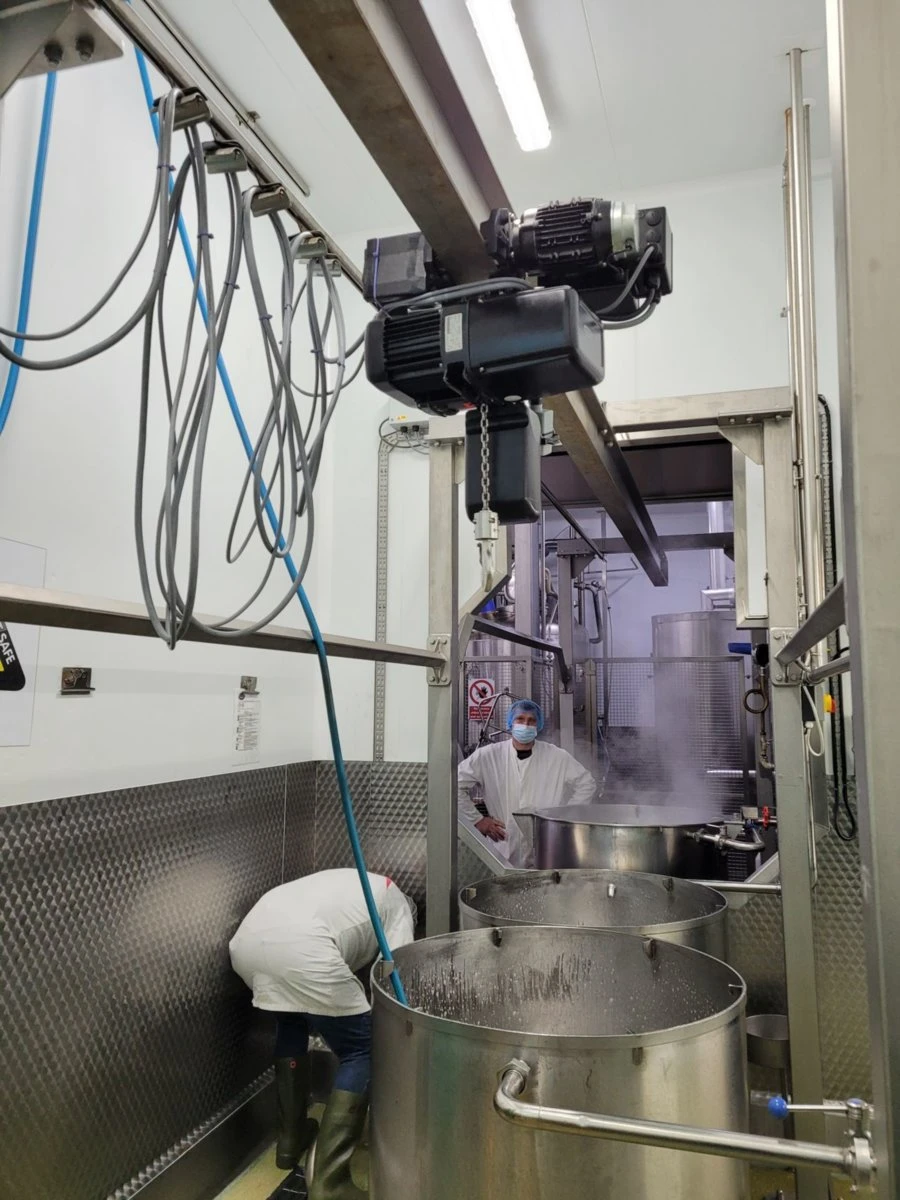

Všechny součásti nosné větve v korozivzdorném provedení: nerezový nosný řetěz z kruhové oceli, upínací díl, dolní kladnice, vedení řetězu, nosný hák, zavěšení pomocí háku nebo závěsného oka a šrouby

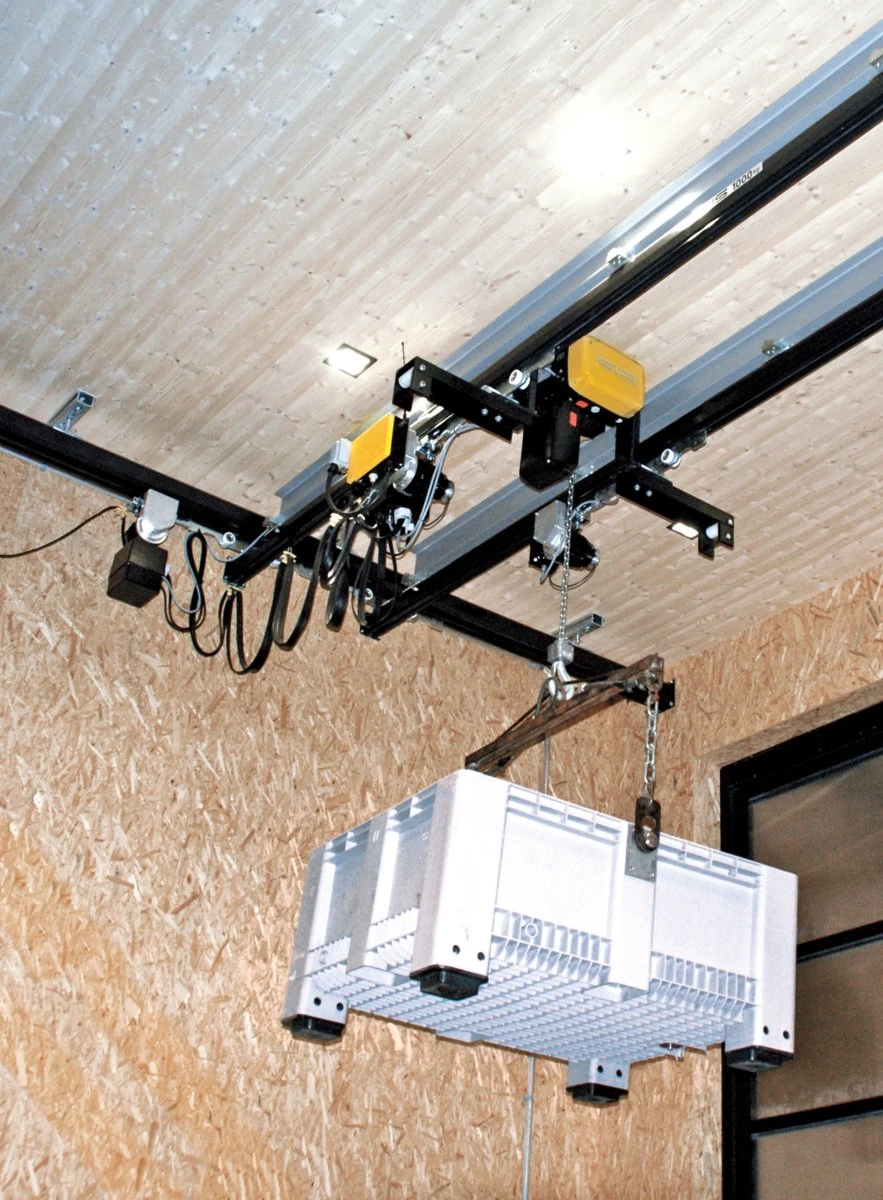

Hliníková skříň a koncový doraz s povrchovou úpravou kataforézním lakováním (KTL) – odolné vůči vodě, olejům, slabým zásadám a kyselinám, bez odlupování barvy
Převodové mazivo kompatibilní s potravinami (NSF H1) ve standardním provedení; mazací olej na řetěz kompatibilní s potravinami je dostupný volitelně

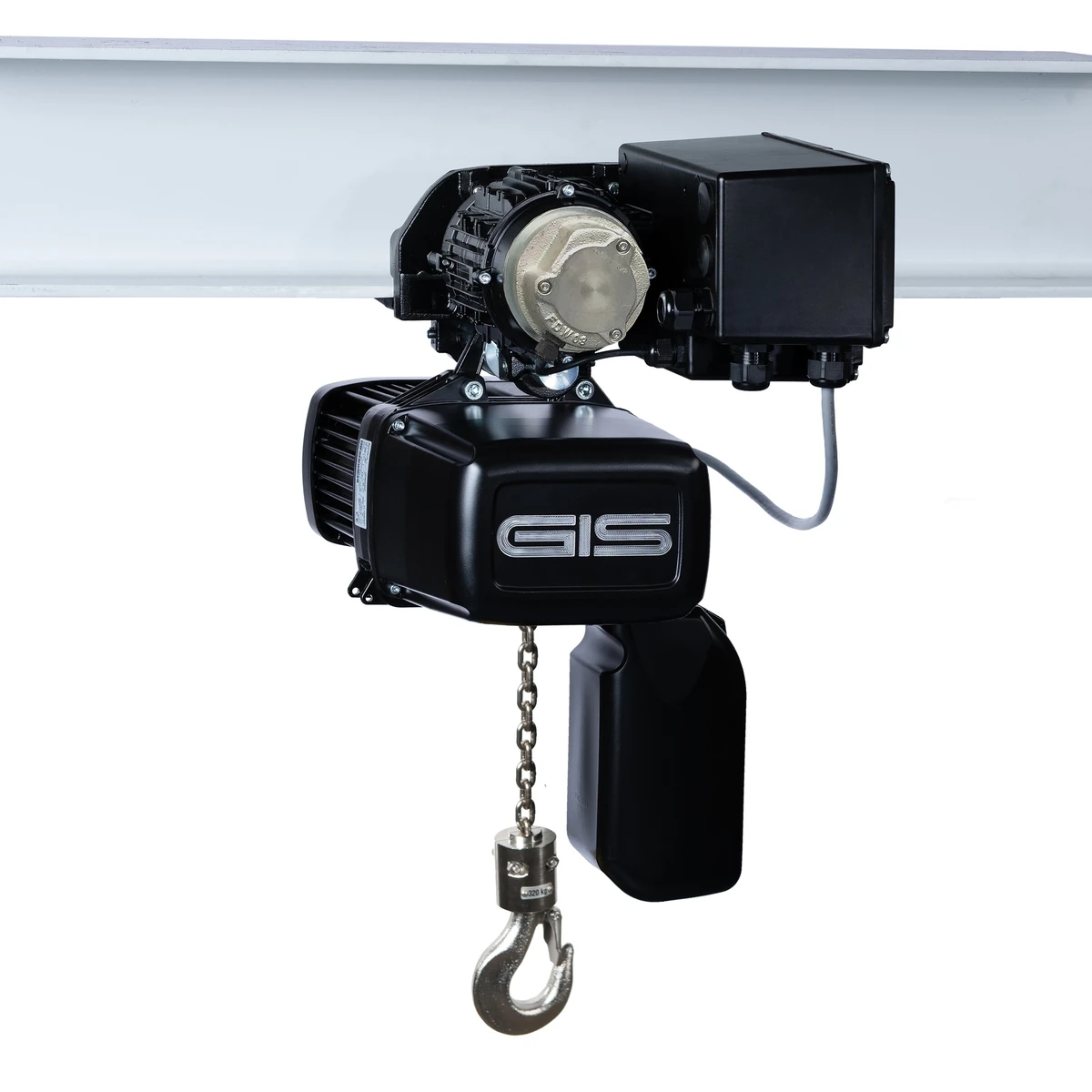

Stupeň krytí IP65, třída izolace F
Nosnost 125–1250 kg: GPR 500 až 630 kg, GPR 1000 až 1250 kg (2 prameny, třída provozu A4/M4) – jmenovité hodnoty jsou oproti standardním řetězovým kladkostrojům GP sníženy, protože nerezový řetěz vykazuje nižší hodnoty pevnosti
Třídy provozu A4/M4 a A5/M5 (ISO 4301-1 / FEM); volitelně je dostupné provedení s frekvenčním měničem (FU) pro plynulý rozběh
Dostupná provedení pro jednofázové napájení 230 V (GPR 500 se všemi rychlostními profily, GPR 1000 v pomaloběžném provedení /NL)
Dostupný ruční (GHFR) nebo motorový (GMFR) pojezd v korozivzdorném provedení
Vyhovuje směrnici o strojních zařízeních 2006/42/ES

Technický přehled

Model / SKU: GIS-GPR (GPR 500 / GPR 1000)
Produktová řada: Elektrické řetězové kladkostroje
Nosnost: 125 / 160 / 250 / 320 / 500 / 630 / 1000 / 1250 kg
Výška zdvihu: 3–60 m (cena nerezového řetězu se stanovuje za metr)
Třída provozu: A4/M4, A5/M5 (ISO 4301-1 / FEM)
Napájení: 3 × 400 V / 3 × 230 V / 1 × 230 V, 50 Hz
Stupeň krytí: IP65
Nosný hák: DIN 15401, nerezový
Typické použití: potravinářský a nápojový průmysl, farmaceutický průmysl, chemické provozy, čistírny odpadních vod, venkovní prostředí a prostředí se slanou vodou

Online zvolte nosnost, výšku zdvihu, třídu provozu, rychlostní profil, napájení, pojezd a volitelné příslušenství a poté přidejte kladkostroj do košíku nebo seznamu pro poptávku. Cena každé konfigurace vychází z aktuálního ceníku výrobce GIS.

Specifikace

Model	Nosnost (třída provozu)	Rychlost zdvihu při 50 Hz	Vlastní hmotnost (zdvih 3 m)
GPR 500 – 1 pramen	320 kg při M4 / 250 kg při M5	8 m/min (N)	26 kg
GPR 500 – 2 prameny	630 kg při M4 / 500 kg při M5	4 m/min (N)	28 kg
GPR 1000 – 1 pramen	630 kg při M4 / 500 kg při M5	8 m/min (N)	56 kg
GPR 1000 – 2 prameny	1250 kg při M4 / 1000 kg při M5	4 m/min (N)	59 kg

Řetěz: nerezový řetěz z kruhové oceli podle FEM 9.671 (GPR 500: 5 × 15,3 mm, 0,52 kg/m; GPR 1000: 7 × 22 mm, 1,04 kg/m). Profily NL snižují rychlost na polovinu, NF doplňuje dvourychlostní motor 8/2 (4/1) m/min a SF představuje rychlý profil 16/4 m/min (GPR 500, snížená nosnost). Provedení pro jednofázové napájení 230 V: GPR 500 (N/NL), GPR 1000 (pouze NL). Hodnoty nosnosti odpovídají technickým listům 9511.9205.5 / 9515.9205.5.

Vlastnosti

Nosnost	125 kg, 160 kg, 250 kg, 320 kg, 500 kg, 630 kg, 1000 kg, 1250 kg
Výška zdvihu	3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 10 m, 12 m, 15 m, 20 m, 25 m, 30 m, 40 m, 50 m, 60 m
Provozní třída (ISO/FEM)	A4/M4, A5/M5
Stupeň krytí	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPR

Model	Capacity (duty class)	Lifting speed 50 Hz	Dead weight (3 m lift)
GPR 500 — 1 fall	320 kg @ M4 / 250 kg @ M5	8 m/min (N)	26 kg
GPR 500 — 2 falls	630 kg @ M4 / 500 kg @ M5	4 m/min (N)	28 kg
GPR 1000 — 1 fall	630 kg @ M4 / 500 kg @ M5	8 m/min (N)	56 kg
GPR 1000 — 2 falls	1250 kg @ M4 / 1000 kg @ M5	4 m/min (N)	59 kg

Chain: stainless round-steel chain to FEM 9.671 (GPR 500: 5 × 15.3 mm, 0.52 kg/m; GPR 1000: 7 × 22 mm, 1.04 kg/m). NL profiles halve the speed, NF adds a 8/2 (4/1) two-speed motor, SF is the fast 16/4 m/min profile (GPR 500, reduced capacity). 1-phase 230 V versions: GPR 500 (N/NL), GPR 1000 (NL only). Capacity values follow datasheets 9511.9205.5 / 9515.9205.5.
