Elektrický řetězový kladkostroj GIS GP250 s nosností 100–630 kg
Navrženo a testováno podle: EN 14492-2
3D náhled Tažením otočíte · posouváním přiblížíte
Zpět do katalogu

Elektrický řetězový kladkostroj GIS GP 100–6300 kg

Základ SKU: GIS-GP | Trh: CZ | Jazykové nastavení: cs
Cena Nakonfigurujte si kladkostroj níže — cena, hmotnost a doprava se průběžně aktualizují podle vašeho výběru.

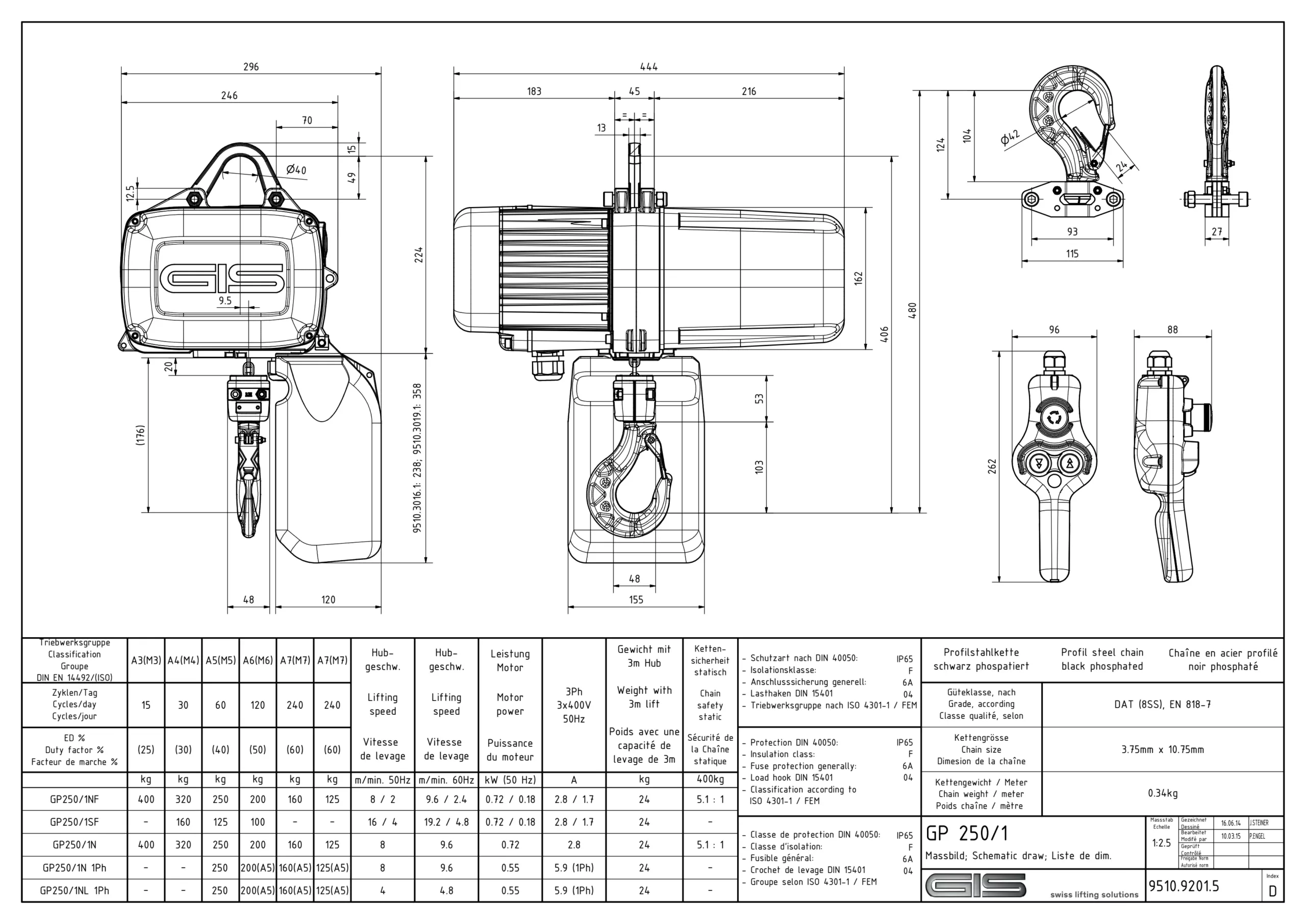

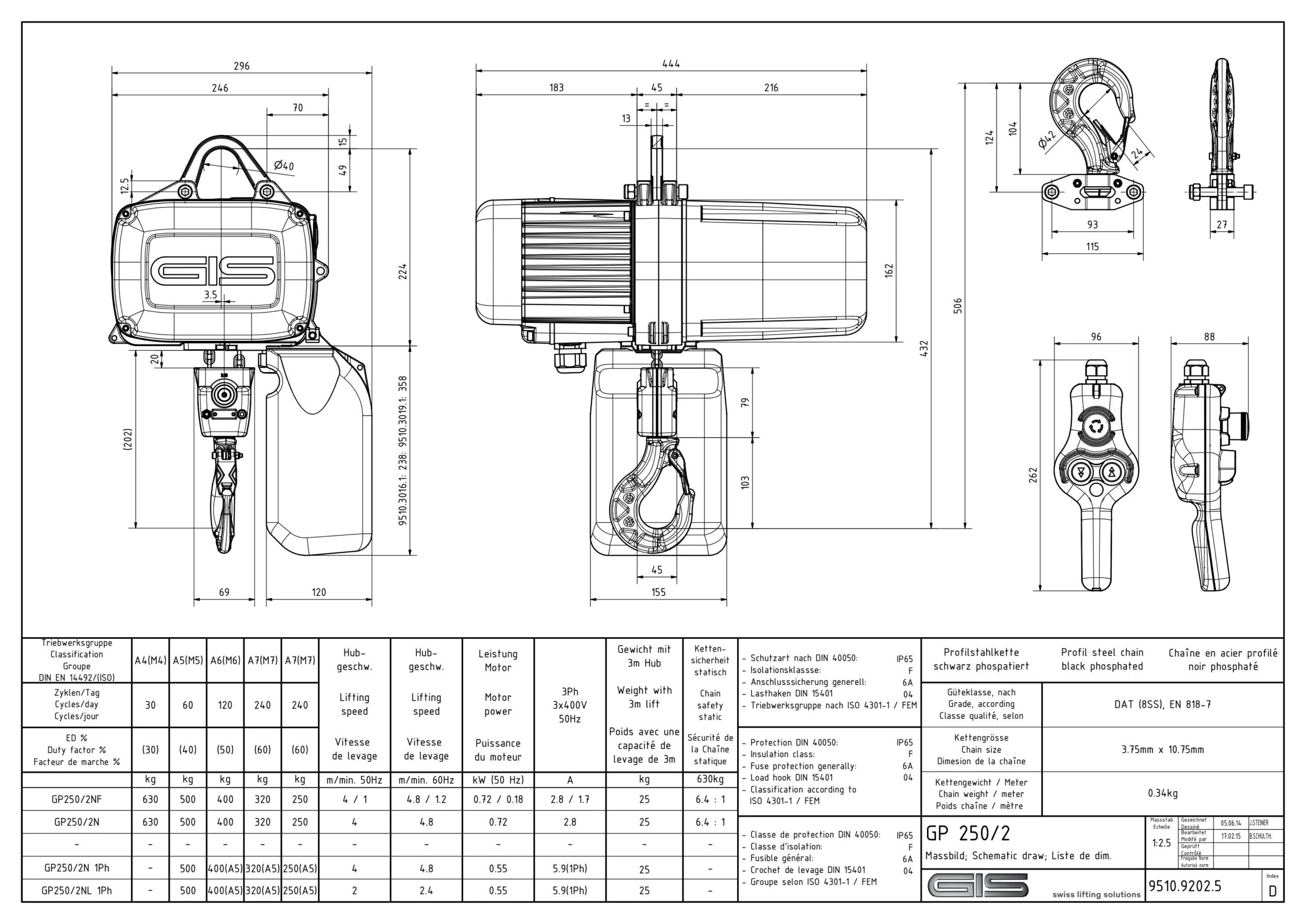

Technická dokumentace Prospekt Leták Dotazník Návod k použití CE prohlášení Zásobník řetězu Výkres GP250/1 Výkres GP250/2 Náhradní díly
Kategorie: Elektrické řetězové kladkostroje
Štítky: Elektrické kladkostroje, Dílenské jeřáby
Množstevní ceny — ušetřete až 12% Sleva se vypočítá automaticky z mezisoučtu košíku.
MnožstvíSleva
1 unit —
2 −3%
3–4 −5%
5–9 −8%
10+ −12%

+3% kombinovaná sleva, pokud tato objednávka obsahuje položky alespoň ze dvou kategorií produktů (např. kladkostroj + otočný jeřáb). V kombinaci s množstevními cenami může celková úspora dosáhnout 15%.

Nakonfigurujte si kladkostroj

Vyberte nosnost, rozpětí a možnosti. Cena, hmotnost a cena dopravy se průběžně aktualizují.

Krok 0 — povinný

Jak budete tento kladkostroj používat?

Vyberte nejbližší možnost. Každá třída provozu má vlastní rozsah nosnosti: čím náročnější je používání, tím nižší je jmenovitá nosnost. Výběrem nižší třídy, než odpovídá skutečnému používání, zaniká záruka výrobce a hrozí porucha motoru. Pokud si nejste jisti, vyberte nejvyšší předpokládanou třídu — tedy kladkostroj, který skutečně potřebujete.

1 Nosnost — kg
2 Výška zdvihu — m
3 Napájení

3fázové napájení 400V je standardem pro dílny. Pro pracoviště bez 3fázového napájení použijte 1fázové napájení 230V. Rychlostní profily NF a SF jsou k dispozici pouze s 3fázovým napájením.

4 Rychlost zdvihu

Jedna rychlost (N) je standardní provedení kladkostroje s rychlostí 8 m/min. Pomalé provedení (NL) snižuje rychlost na polovinu pro přesnější polohování. NF nabízí dvourychlostní ovládání. SF zdvojnásobuje rychlost, ale snižuje nosnost na polovinu.

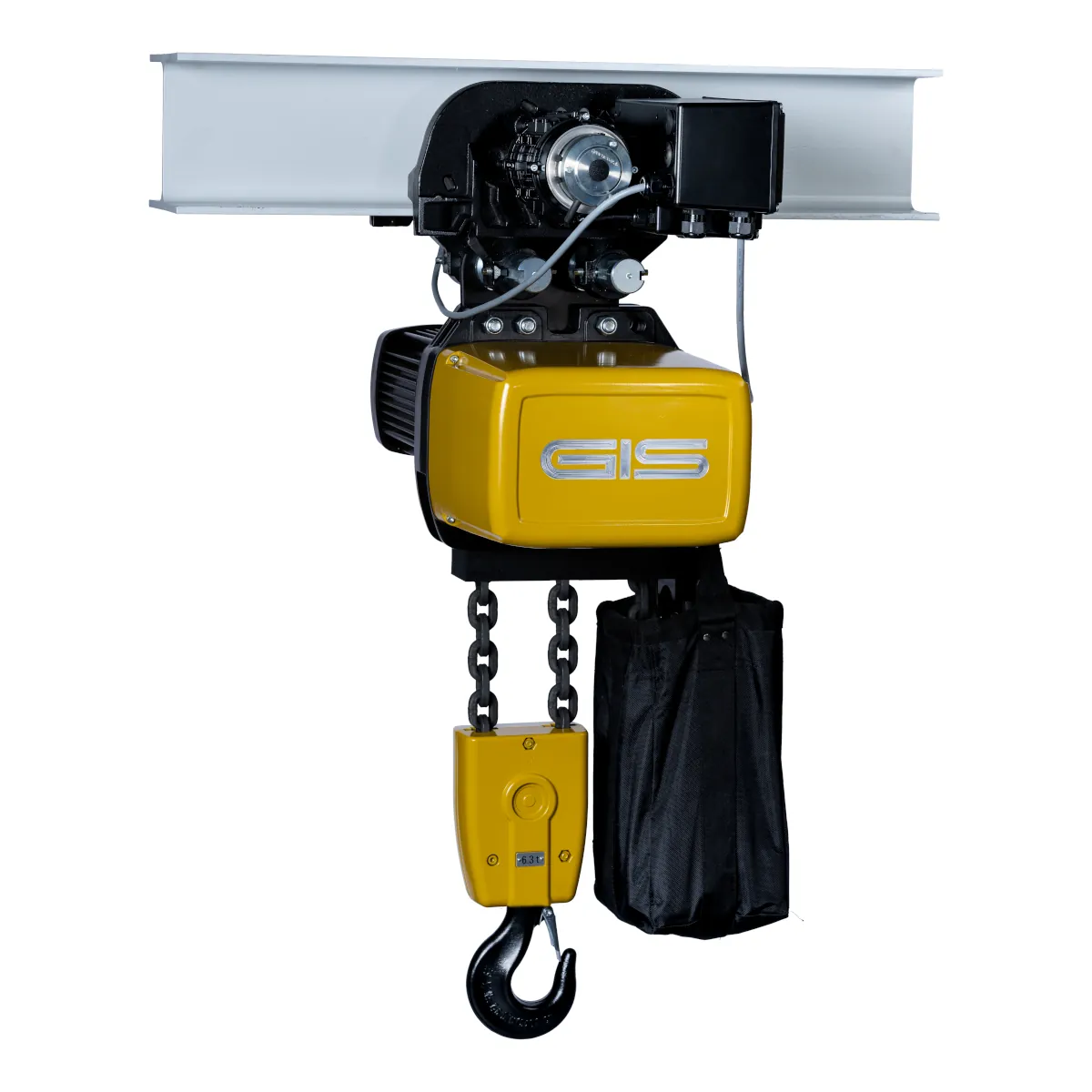

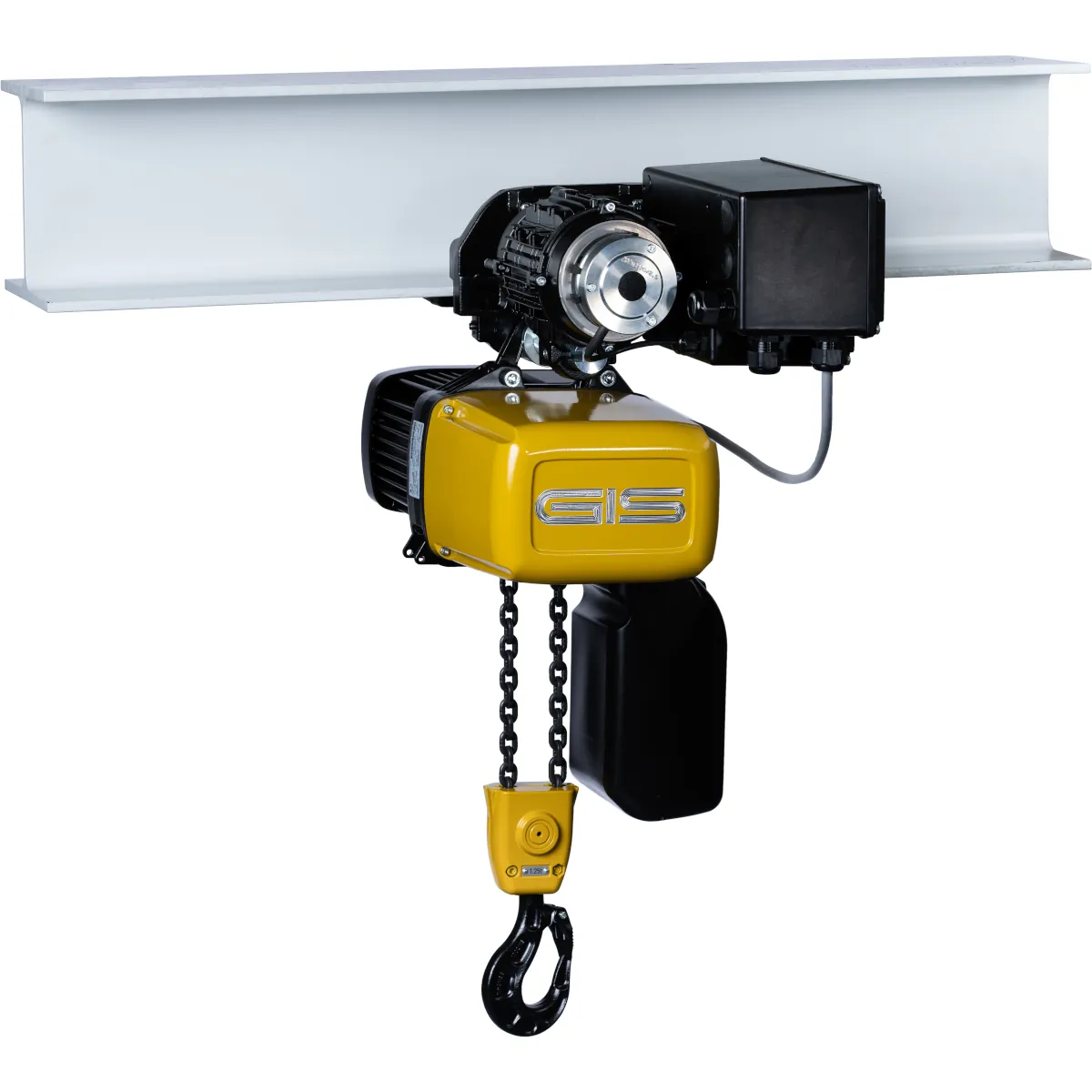

5 Závěsný pojezd (GHF / GMF)

Volitelný závěsný pojezd GIS pro pohyb kladkostroje po I-nosníku. GHF je ruční (tlačný); GMF je motorový. Při přidání pojezdu musí být kladkostroj zavěšen za závěsné oko (technické pravidlo GIS), takže možnost zavěšení na hák již není k dispozici. Ceny motorového pojezdu GMF zahrnují povinný propojovací kabel GMF-GP (CHF 21).

6 Šířka příruby (šířka nosníku)

Šířka příruby I-nosníku / jednokolejnice, po které se pohybuje pojezd. Standardní rozsahy jsou dodávány ze závodu bez příplatku; u širších nosníků může být účtován poplatek za upevnění podpěrného šroubu nebo protizávaží. Změřte přírubu (horní vodorovný lem) nosníku v milimetrech.

7 Zavěšení

Zavěšení na závěsné oko je standardní pevné uchycení. Zavěšení na hák umožňuje přemisťovat kladkostroj mezi pojezdy bez nutnosti změny elektrického zapojení.

8 Zásobník / kontejner na řetěz

Zásobník řetězu zachycuje volný řetěz při zdvihu. Zvolte materiál — automaticky použijeme nejmenší velikost zásobníku GIS, do které se vejde vámi nakonfigurovaná délka řetězu.

9 Převodový koncový spínač

U 3fázových modelů je standardní převodový koncový spínač součástí dodávky. Dvojice nouzových zastavení přidává druhé redundantní vypnutí. Externí koncové dorazy jsou vyžadovány pro vysoké instalace a fungují pouze s textilním řetězovým zásobníkem.

10 Napětí / certifikace

Standardní napětí EU jsou zahrnuta. Speciální napětí zahrnuje nestandardní vinutí motoru. Provedení CSA/CUS přidává severoamerické certifikace (pouze 60 Hz).

11 Ovládací spínač / závěsný ovladač

Prémiové varianty spínačů se přidávají ke standardnímu závěsnému ovladači; skutečná délka ovládacího kabelu se vybírá v dalším kroku. Při výběru motorového pojezdu GMF je závěsný ovladač automaticky ve verzi se 4 tlačítky + ES (technické pravidlo GIS).

12 Délka ovládacího kabelu

Standardní kabel odpovídající výšce zdvihu má katalogovou délku GIS (2tlačítkové ovládání: výška zdvihu − 1,2 m; 4tlačítkové ovládání: výška zdvihu − 1 m). Pokud potřebujete jinou délku (např. pro víceúrovňové instalace), přetáhněte posuvník nebo zadejte libovolnou hodnotu mezi 2 a 60 m. Katalogové cenové úrovně platí, pokud vaše délka odpovídá standardu pro výšku zdvihu 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m; jinak účtujeme základní sadu + cenu za metr.

13 Bezpečnostní nosný hák

Nahrazuje standardní závěsný hák bezpečnostním hákem (s pojistkou a vyšším bezpečnostním faktorem). Vyžadováno na některých pracovištích ve stavebnictví a zábavním průmyslu.

14 Druhá brzda

Přidává redundantní brzdu pro zvýšení bezpečnosti při zdvihacích aplikacích (zábavní průmysl, zvedání osob).

15 Tepelná ochrana

Tepelná ochrana motoru. Klixon je bimetalový spínač, který při vypínací teplotě fyzicky rozpojí řídicí obvod; PTC je termistor, který prostřednictvím relé signalizuje stav (varianta bez vypnutí) nebo vypne motor (varianta s vypnutím). Jedná se o alternativní obvody — zvolte jeden.

16 Počítadlo provozních údajů

Sleduje provozní hodiny / cykly pro prediktivní údržbu. Vyžaduje ovládací napětí 42 V (standardní modely 3-Ph).

17 Vypnutí při uvolnění řetězu

Zastaví kladkostroj, pokud se řetěz uvolní (selhání podpěry břemene). Vyžadováno u některých aplikací pro zdvihání osob / divadelních aplikací.

18 Bezpečnostní rádiové dálkové ovládání

Bezdrátový 2tlačítkový ovladač s nouzovým zastavením. 42 V je standardem pro 3fázové kladkostroje, 24 V pro speciální nízkonapěťové ovládání. Přepínač umožňuje ovládat jedním ovladačem více kladkostrojů.

Potřebujete nabídku na míru?

Zašlete nám své požadavky prostřednictvím poptávkového formuláře — tento produkt bude předvyplněn a do jedné poptávky můžete přidat další položky.

Vyžádat nabídku

Elektrický řetězový kladkostroj GIS GP 100–6300 kg

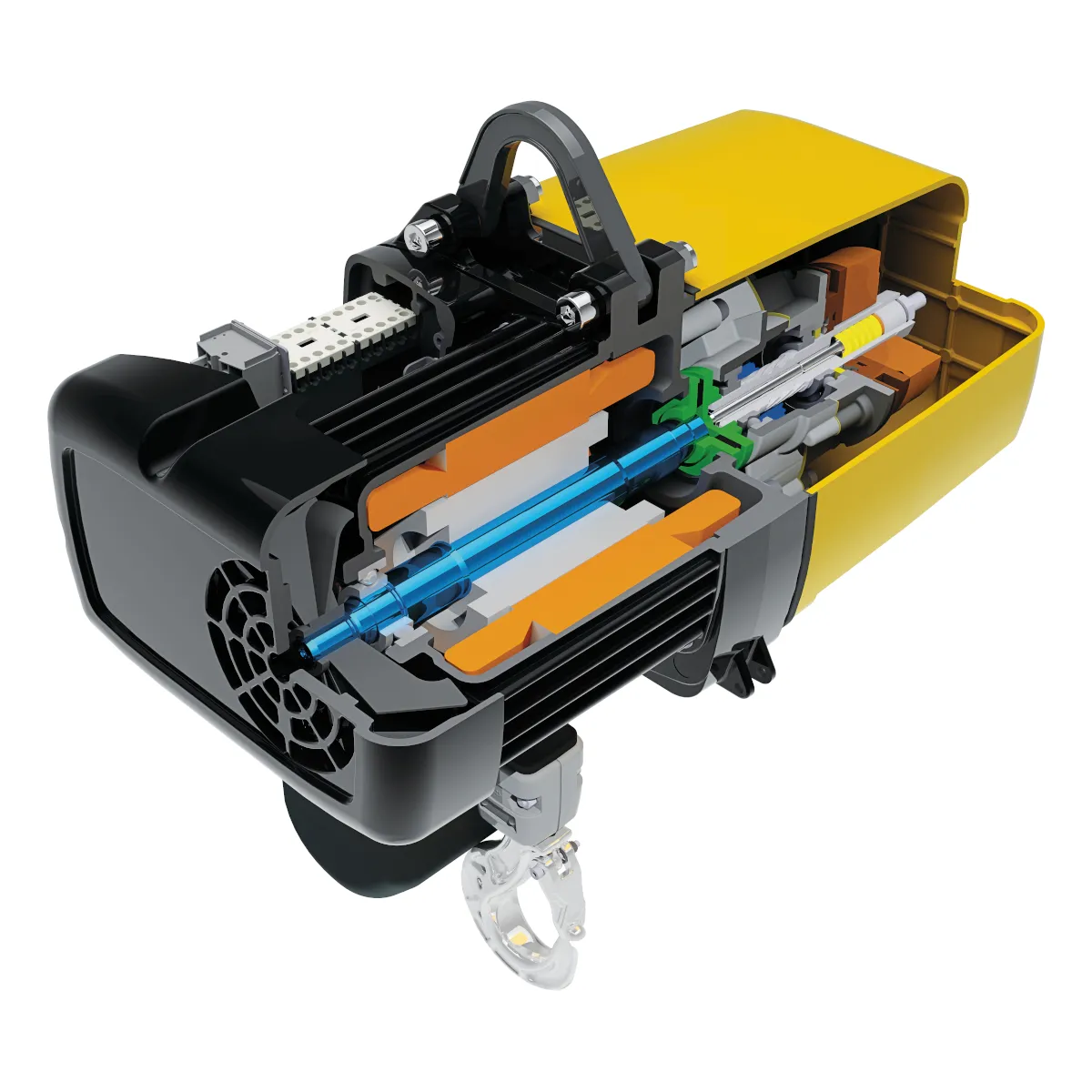

Elektrické řetězové kladkostroje řady GP mají jednoduchou konstrukci a neobsahují citlivou elektroniku, čímž snižují riziko prostojů ve výrobě. Jsou určeny k intenzivnímu používání, vyznačují se velmi tichým provozem a mimořádně dlouhou životností. Ergonomický ovladač s nízkým napětím 42 V umožňuje pohodlnou a bezpečnou práci. Údržba je jednoduchá, rychlá a nevyžaduje speciální nářadí.

Elektrické řetězové kladkostroje GIS jsou vyvíjeny a vyráběny ve Švýcarsku již více než 60 let. Standardní elektrické řetězové kladkostroje GIS představují ideální řešení pro řadu průmyslových zdvihacích aplikací. Podle složitosti úkolu a podmínek v místě použití nabízíme také speciální výrobky GIS. K dispozici je široká škála příslušenství a volitelné výbavy. Elektrické řetězové kladkostroje a pojezdy GIS splňují požadavky směrnice ES o strojních zařízeních a příslušných norem ISO a EN.



Výhody

  • konstrukce pro průmyslové použití i v nejnáročnějších podmínkách
  • tříletá záruka na všechny elektrické řetězové kladkostroje GP
  • záruka platí pouze při dodržení provozních podmínek a intervalů kontrol a údržby uvedených v návodu k obsluze
  • třífázový motor 400 V, 50 Hz
  • všechny řetězové kladkostroje GP mají standardně stupeň krytí IP65
  • třída izolace F
  • rozsah provozních teplot od −15 °C do +50 °C
  • bezpečnostní faktor řetězu nejméně 8:1 (DIN EN 14492 A5, ISO M5)
  • ocelový řetěz z manganově fosfátovaného profilového materiálu s prodlouženou životností a lepšími vlastnostmi při chodu nasucho
  • samostatná převodovka s trvalým mazáním
  • vyšší bezpečnost a přesnost polohování díky moderní frekvenční technologii a ovládání 42 V
  • klasifikace FEM: A3/M3 (25 % ED), A4/M4 (30 % ED), A5/M5 (40 % ED), A6/M6 (50 % ED), A7/M7 (60 % ED)
  • vysoká klasifikace FEM A6/M6 pro nosnost do 400 kg a dvě rychlosti zdvihu
  • až o 60 % vyšší zdvihový výkon
  • tichý provoz díky třístupňovému pohonu a šikmému ozubení
  • polygonová spojení umožňují rychlou montáž a demontáž
  • řetězové kladkostroje v třífázovém nebo jednofázovém provedení
  • přímé ovládání, speciální ovládání, rádiové dálkové ovládání nebo frekvenční měnič
  • speciální provedení, například synchronizovaný elektrický řetězový kladkostroj, nízkoprofilové provedení, korozivzdorné provedení nebo ATEX
  • mimořádně pevný černě fosfátovaný nosný řetěz s vysokou odolností proti opotřebení
  • prodloužená životnost a nižší provozní náklady



Vlastnosti

  • nosnost od 100 do 630 kg
  • standardní výška zdvihu 3 m a délka ovládacího kabelu 1,8 m; řetěz i kabel lze prodloužit podle požadavků zákazníka
  • frekvenční měnič umožňuje přesné polohování břemene, snadno se používá a vyžaduje minimální údržbu
  • koncové spínače pro nejvyšší a nejnižší polohu háku
  • stejnosměrná pružinová brzda
  • ochrana proti přetížení: nastavitelná kluzná spojka umístěná mimo silový tok
  • robustní kryt z tlakově litého hliníku zajišťuje optimální chlazení kladkostroje
  • tepelná ochrana motoru
  • plastový, textilní nebo ocelový zásobník řetězu
  • ovládací spínač se dvěma tlačítky a tlačítkem STOP pro nouzové zastavení
  • horní zavěšení s hákem: závěs lze velmi snadno namontovat a demontovat
  • kovaný spodní hák: otočný hák zabraňuje kroucení nosného řetězu
