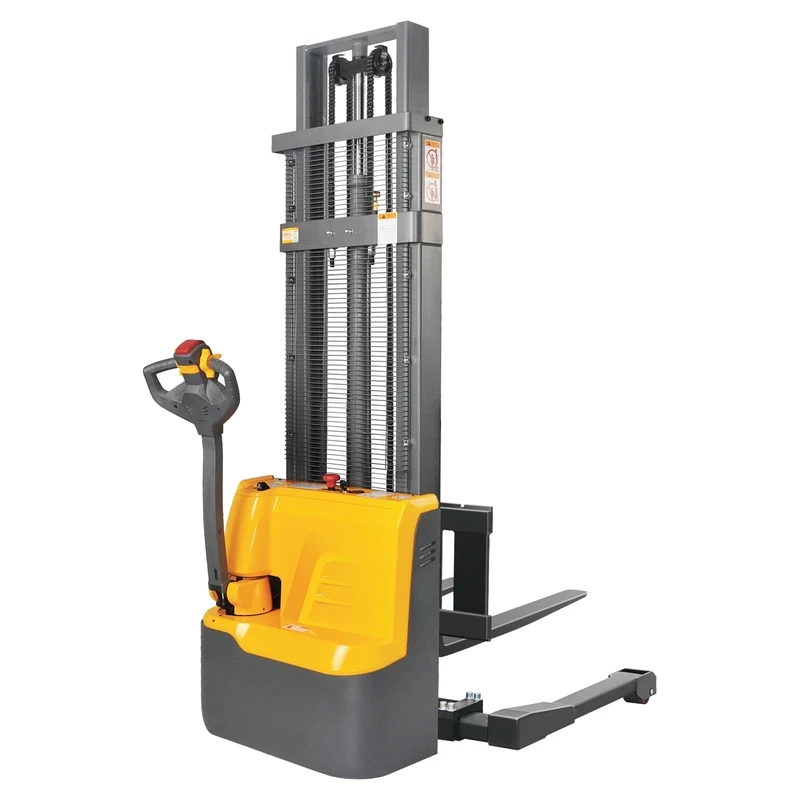

Elektrický ručně vedený vysokozdvižný vozík (EVV10B/EVV12B/EVV15B), 1000–1500 kg, 1600–3500 mm
Cena
Od 3.720,00 EUR
Od 2.976,00 EUR
Výprodej
Přímá objednávka z výroby
— −20% · 16–20 týdnů · záloha 40%
Přímá objednávka z výroby — ušetříte 20%
Vyrobeno na zakázku v závodě výrobce a odesláno přímo odtud — tovární sleva je již zahrnuta v uvedené ceně.
- Výroba a dodání: 16–20 týdnů
- Záloha při objednání: 40%
- Doplatek: 60% před odesláním nebo vyzvednutím
Na ceny při objednání z výroby se nevztahuje automatický program množstevních a balíčkových slev. Protože se výroba a námořní přeprava plánují několik měsíců předem, vyhrazujeme si právo upravit doplatek v případě výrazných změn směnného kurzu nebo nákladů na kontejnerovou přepravu před odesláním — vždy Vás nejprve kontaktujeme. Prodej pouze firmám.
Vyberte konfiguraci
Výběrem hodnot parametrů určete přesnou variantu, SKU a cenu.
Výběrem všech parametrů potvrďte variantu.
Přímá objednávka z výroby (na zakázku)
Odhad přepravy
Tento produkt
—
Hmotnost
—
Balení
—
Váš košík
—
Vyberte zemi doručení a ihned získáte odhad ceny přepravy.
Kategorie:
Elektrické vysokozdvižné vozíky
Potřebujete nabídku na míru?
Zašlete nám své požadavky prostřednictvím poptávkového formuláře — tento produkt bude předvyplněn a do jedné poptávky můžete přidat další položky.
Tento ručně vedený vysokozdvižný vozík je určen pro prostory, které nebyly navrženy pro provoz vysokozdvižných vozíků: malé sklady, zázemí provozoven a skladovací prostory supermarketů s úzkými uličkami a manipulací v menších výškách. Konstrukce oceněná cenou Red Dot za design umožňuje zachovat natolik krátké a úzké provedení, že poloměr otáčení a požadovaná šířka pracovní uličky jsou srovnatelné s ručním vysokozdvižným vozíkem, zatímco pojezd i zdvih jsou plně elektrické.
Dvě varianty napájení, jeden vozík
- EVVxxB (GEL) – bezúdržbová GEL baterie 24 V / 105 Ah: bez doplňování vody, volné kyseliny a nutnosti samostatné akumulátorovny
- EVVxxB-Li (LiFePO4) – lithium-železo-fosfátová baterie 24 V / 100 Ah: umožňuje průběžné dobíjení během přestávek a nabízí výrazně delší cyklickou životnost pro vícesměnný provoz
- Obě varianty jsou vybaveny vestavěnou nabíječkou – vozík lze v místě odstavení připojit přímo do síťové zásuvky
Kompaktní konstrukce
- Čtyřbodové uložení a nízko položené těžiště zajišťují stabilitu vozíku i přes krátký podvozek
- Nízko uložené hnací kolo umožňuje dosáhnout malého poloměru otáčení
- Štíhlý stožár a nízké kryty poskytují obsluze dobrý výhled na špičky vidlic
Konstrukce usnadňující servis
- Jednodílný zadní kryt lze sejmout v jediném kroku
- Hnací motor a brzda jsou umístěny tak, aby umožňovaly rychlou výměnu
- Stejnosměrné hnací ústrojí využívá díly dostupné pro celou řadu B
Volba nosnosti a stožáru
- Tři jmenovité nosnosti: 1000, 1200 a 1500 kg
- Pět výšek zdvihu: 1600, 2500, 3000, 3300 a 3500 mm – varianta se zdvihem 1600 mm projede standardními dveřmi bez sklopení stožáru
- Zbytková nosnost klesá v závislosti na výšce zdvihu a těžišti břemene. Přesné hodnoty jsou uvedeny v diagramu nosnosti v galerii a význam rozměrových označení vysvětluje technický výkres
Cena a dodání
Každá konfigurace se prodává za cenu přímo z výroby se slevou 20 % z ceníkové ceny, protože je vozík vyráběn na zakázku v závodě našeho dodavatele. Objednávka je potvrzena po uhrazení zálohy ve výši 40 % a obvyklá dodací lhůta činí 16 až 20 týdnů. Diagram nosnosti a rozměrový výkres naleznete v galerii. O kompletní technický list pro požadovanou výšku zdvihu nás můžete požádat.
K čemu je určen
- Elektrický zdvih i pojezd: univerzální řešení pro stohování EUR palet do výšky 1.6–5.6 m ve výrobě a skladech.
- Nakládka vozidel přes nakládací rampu, doplňování zásob, zakládání materiálu do strojů.
- Verze s plošinkou pro obsluhu pro delší vzdálenosti.
Tento model
Ručně vedený: pro krátké až střední vzdálenosti, kompaktní v úzkých uličkách. Varianty nosnosti: 1000 kg, 1200 kg, 1500 kg. Výšky zdvihu: 1600 mm, 2500 mm, 3000 mm, 3300 mm, 3500 mm. Baterie: GEL/24/105, LFP/24/100. Pohon: DC. Počáteční zdvih: ne. Sklopná plošina: ne. Posilovač řízení: ne.
Co zkontrolovat před výběrem
- Hmotnost nákladu vs. výška zdvihu (zbytková nosnost)
- Rozkročné provedení pro uzavřené palety
- Pěší provedení vs. plošinka pro obsluhu
- Baterie a nabíječka
- Typ stožáru (volný zdvih pro nízké stropy)
Není vhodný pro
- Nerovné nebo venkovní podlahy
- Náklady nad ~2 000 kg
Před objednáním Technické ověření — před objednáním s vámi potvrdíme několik parametrů a kompatibilitu.
Pro potvrzení správné konfigurace se vás zeptáme:
- Jaká je nejtěžší hmotnost nákladu včetně palety, obalu a veškerého příslušenství? Orientační pravidlo: z důvodu bezpečnosti a životnosti využívejte nejvýše 80 % jmenovité nosnosti.
- Rozměry (D׊×V) největšího a nejtěžšího nákladu? Je poloha těžiště známa a je těžiště vystředěné? S rostoucí délkou nákladu se těžiště vzdaluje od stožáru; skutečná nosnost klesá se vzdáleností těžiště nákladu a výškou zdvihu (diagram nosnosti). Vysoké náklady zvyšují polohu těžiště.
- Je náklad vždy na EUR paletě (s otevřeným dnem)? Nebo na paletách CHEP / s uzavřeným dnem / plastových paletách, v bednách či položený přímo na vidlicích? Rozměry spodní části palety? Vidlice s podpěrnými rameny pod nimi vyžadují paletu s otevřeným dnem. Zboží bez palety zatěžuje vidlice bodově a ohýbá je. Kompatibilita s paletou je důležitější než nosnost.
- Do jaké výšky je nutné náklad zvedat — horní nosník regálu, ložná plocha vozidla, stůl stroje? Kolik úrovní má regál? Nosnost v maximální výšce je výrazně nižší než jmenovitá nosnost (zbytková nosnost). Zákazníci znají „regál“, nikoli hodnotu v milimetrech — požádejte je o změření horního nosníku.
- Nejnižší průjezd v pracovním prostoru (dveře, nosníky, potrubí, mezipatro, kontejner, výtah)? Výška stropu v místě stohování? Výška spuštěného stožáru musí umožnit průjezd pod každou překážkou; vysunutý stožár se musí vejít pod strop, osvětlení a sprinklery.
- Šířka uličky mezi regály a nejužšího průjezdu / dveří? Každý vozík má stanovenou šířku pracovní uličky pro stohování (Ast). Porovnávejte s Ast, nikoli se šířkou vozíku.
- Jaký je povrch podlahy: průmyslový beton, asfalt, dlažba, štěrk, nerovnosti, výtluky, ostré hrany, dilatační spáry, prahy, odtokové kanály? Malá polyuretanová kola a absence odpružení znamenají velmi nízkou toleranci nerovností. Ostré hrany prořezávají PU běhoun; mezery zastavují malé nosné válečky.
- Jsou v pracovním prostoru stoupání nebo klesání (rampy, svahy)? Jaký mají sklon (%) a délku (m)? Ručně vedené vozíky a vozíky se stojícím řidičem jsou určeny pro rovné podlahy; motor, brzdy a trakce hnacího kola jsou dimenzovány pouze pro občasné krátké rampy. Na dlouhém nebo strmém svahu se přehřívají, ztrácejí trakci nebo neudrží náklad.
- Jak dlouho musí vozík pracovat nepřetržitě, kolik hodin denně a v kolika směnách? Kolik palet za hodinu, jaká vzdálenost na jednu jízdu? Z těchto údajů vyplývá potřebná kapacita baterie a třída vozíku. Většina kupujících volí kvůli ceně nedostatečnou specifikaci a výsledkem je vozík, který se zastaví uprostřed směny.
Typické chyby, kterým je třeba se vyhnout
- Jmenovitá nosnost nestačí — ověřte zbytkovou nosnost při skutečné výšce a poloze těžiště (diagram nosnosti).
Je vhodné mít připraveno: Paleta · Hmotnost/těžiště · Výška · Ulička (Ast) · Dveře/strop · Sklon · Trasa · Směny · Nabíjecí napětí
Vlastnosti
| Nosnost | 1000 kg, 1200 kg, 1500 kg |
|---|---|
| Výška zdvihu | 1600 mm, 2500 mm, 3000 mm, 3300 mm, 3500 mm |
| typ/napětí/kapacita baterie | LFP/24/60, GEL/24/105 |
| Nabíječka | Vestavěné |
| Provozní hmotnost | 460-565 kg (EVV10B), 615-680 kg (EVV12B), 705-770 kg (EVV15B) |
| Celková délka | 1748 (1668) mm |
| Celková šířka (b1) | 800 mm |
| Rozměry vidlic | 60/170/1150 (1070) mm |
| Celková šířka vidlic | 570 mm, 695 mm |
| Výška vidlic ve spuštěné poloze | 90 mm |
| Poloměr otáčení | 1365 mm |
| šířka pracovní uličky, 800x1200 podélně (Ast) | 2173 mm |
| Rychlost pojezdu | 4.5/5 km/h se zatížením/bez zatížení |
| Motory | Pohon 0.65 kW, Zdvih 2.2 kW |
| Počáteční zdvih | ne |
| Typ motoru | DC |
| Sklápěcí plošina | ne |
| Elektrické posilovače řízení | ne |
