GIS GPH Handy elektrický řetězový kladkostroj s ovládací rukojetí

Navrženo a testováno podle: EN 14492-2

3D náhled Tažením otočíte · posouváním přiblížíte

Zpět do katalogu

GIS GPH Handy elektrický řetězový kladkostroj s ovládací rukojetí 100–500 kg

Name: GIS GPH Handy elektrický řetězový kladkostroj s ovládací rukojetí 100–500 kg
Brand: Delacco
SKU: GIS-GPH
Availability: InStock

Základ SKU: GIS-GPH | Trh: CZ | Jazykové nastavení: cs

Cena Nakonfigurujte si kladkostroj níže — cena, hmotnost a doprava se průběžně aktualizují podle vašeho výběru.

Prospekt Leták Dotazník Návod k použití CE prohlášení Zásobník řetězu Výkres GPMH250 Výkres GPH500 Náhradní díly

Kategorie: Elektrické řetězové kladkostroje

Štítky: Elektrické kladkostroje, Dílenské jeřáby

Množstevní ceny — ušetřete až 12% Sleva se vypočítá automaticky z mezisoučtu košíku.

Množství	Sleva
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% kombinovaná sleva, pokud tato objednávka obsahuje položky alespoň ze dvou kategorií produktů (např. kladkostroj + otočný jeřáb). V kombinaci s množstevními cenami může celková úspora dosáhnout 15%.

Nakonfigurujte si kladkostroj

Vyberte nosnost, rozpětí a možnosti. Cena, hmotnost a cena dopravy se průběžně aktualizují.

Krok 0 — povinný

Jak budete tento kladkostroj používat?

Vyberte nejbližší možnost. Každá třída provozu má vlastní rozsah nosnosti: čím náročnější je používání, tím nižší je jmenovitá nosnost. Výběrem nižší třídy, než odpovídá skutečnému používání, zaniká záruka výrobce a hrozí porucha motoru. Pokud si nejste jisti, vyberte nejvyšší předpokládanou třídu — tedy kladkostroj, který skutečně potřebujete.

1 Nosnost — kg

2 Výška zdvihu (model) — m

3 Napájení

Kladkostroje Handy jsou konstruovány pouze pro třífázovou síť — 3 × 400 V je standardem pro dílenské provozy. Jednofázová provedení nejsou uvedena v katalogu.

4 Rychlost zdvihu

Dvourychlostní NF (8/2 m/min) je standardem Handy — pomalý stupeň umožňuje přesné polohování. SF zdvojnásobuje rychlost na 16/4 m/min při poloviční jmenovité nosnosti. GPH 500 (4 m) je k dispozici také jako jednorychlostní N nebo pomalá verze NL.

5 Uchycení břemene

Zařízení Handy k zavěšení břemene se montují na rukojeť a umožňují rychlé upevnění břemen. Konektor se závitovým čepem M12 umožňuje připojení vlastních zařízení k zavěšení břemene.

6 Spínač uvolněného řetězu

Zastaví kladkostroj, pokud se řetěz uvolní (odložení břemene nebo selhání podpěry). Katalogováno pro GPH 500.

7 Tepelná ochrana

Termostat Klixon chrání motor kladkostroje před přehřátím při intenzivním ručně řízeném cyklickém provozu. Katalogováno pro GPH 500 (konstrukční velikost GP 250/500).

8 Počítadlo provozních údajů

Zaznamenává provozní hodiny, cykly a přetížení pro plánování údržby. Katalogizováno pro GPH 500 (rám GP 250/500).

Konfigurace —

Cena bez DPH —

Množství

Množstevní ceny — ušetřete až 12 %

Množství	Sleva

Akce na kombinovaný nákup: dodatečná sleva 3 %, pokud tato objednávka kombinuje položky alespoň ze dvou kategorií produktů (např. kladkostroj + otočný jeřáb).

Rozpis ceny

Celkem bez DPH	—

Odhadovaná hmotnost —
Dodací lhůta —
Úroveň montážní sady —
Celková výška —

Odhad přepravy

Země doručení

—

Výše zadejte zemi doručení a zobrazí se orientační odhad ceny přepravy.

Potřebujete nabídku na míru?

Zašlete nám své požadavky prostřednictvím poptávkového formuláře — tento produkt bude předvyplněn a do jedné poptávky můžete přidat další položky.

Vyžádat nabídku

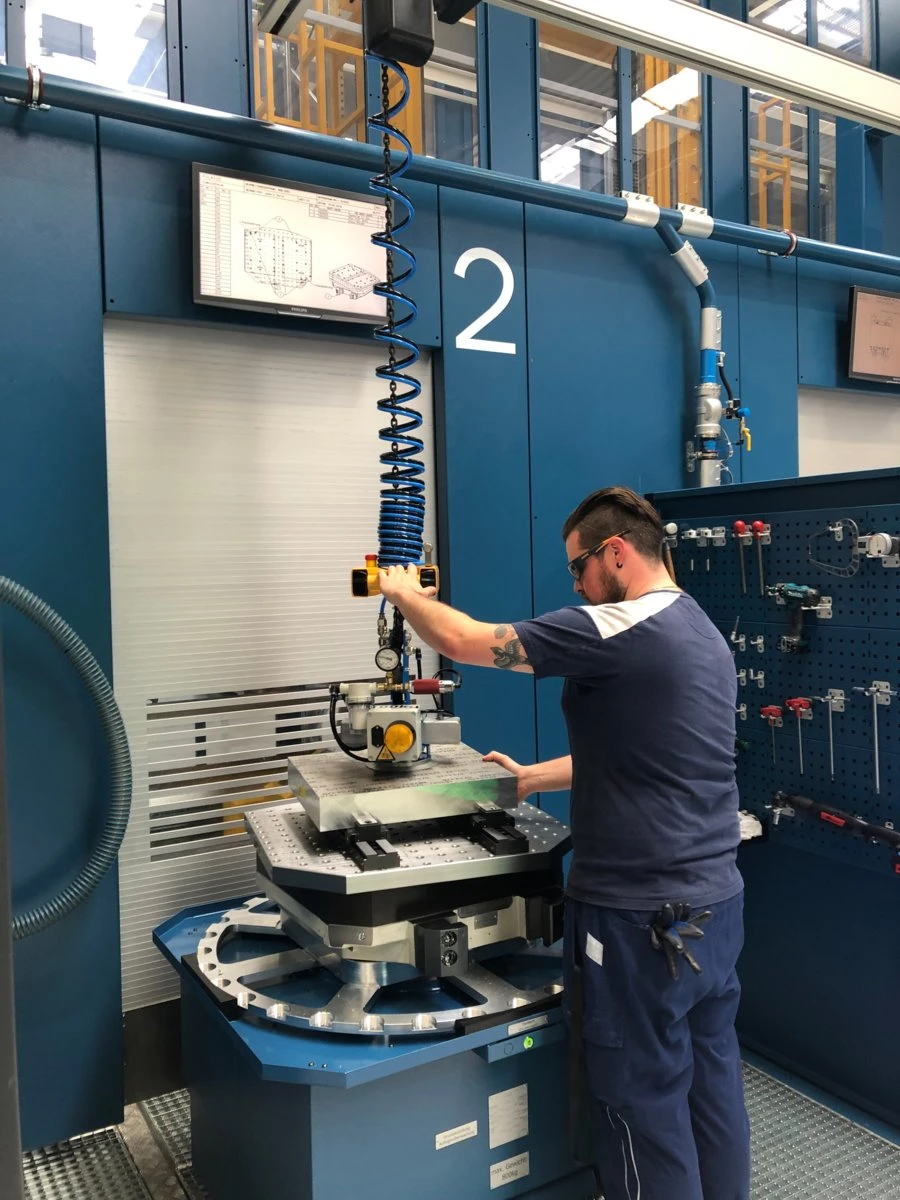

Modely GIS Handy GPMH 250 a GPH 500 mají ovládací rukojeť umístěnou přímo na nosné větvi řetězu. Obsluha tak může přepravovaný předmět vést a současně ovládat kladkostroj jednou rukou, což je ideální pro rychlou a přesnou manipulaci na pracovišti. Protože je rukojeť umístěna na konci řetězu, není nutné dodatečné odlehčení tahu a řetěz lze přesně vést.

Klíčové vlastnosti

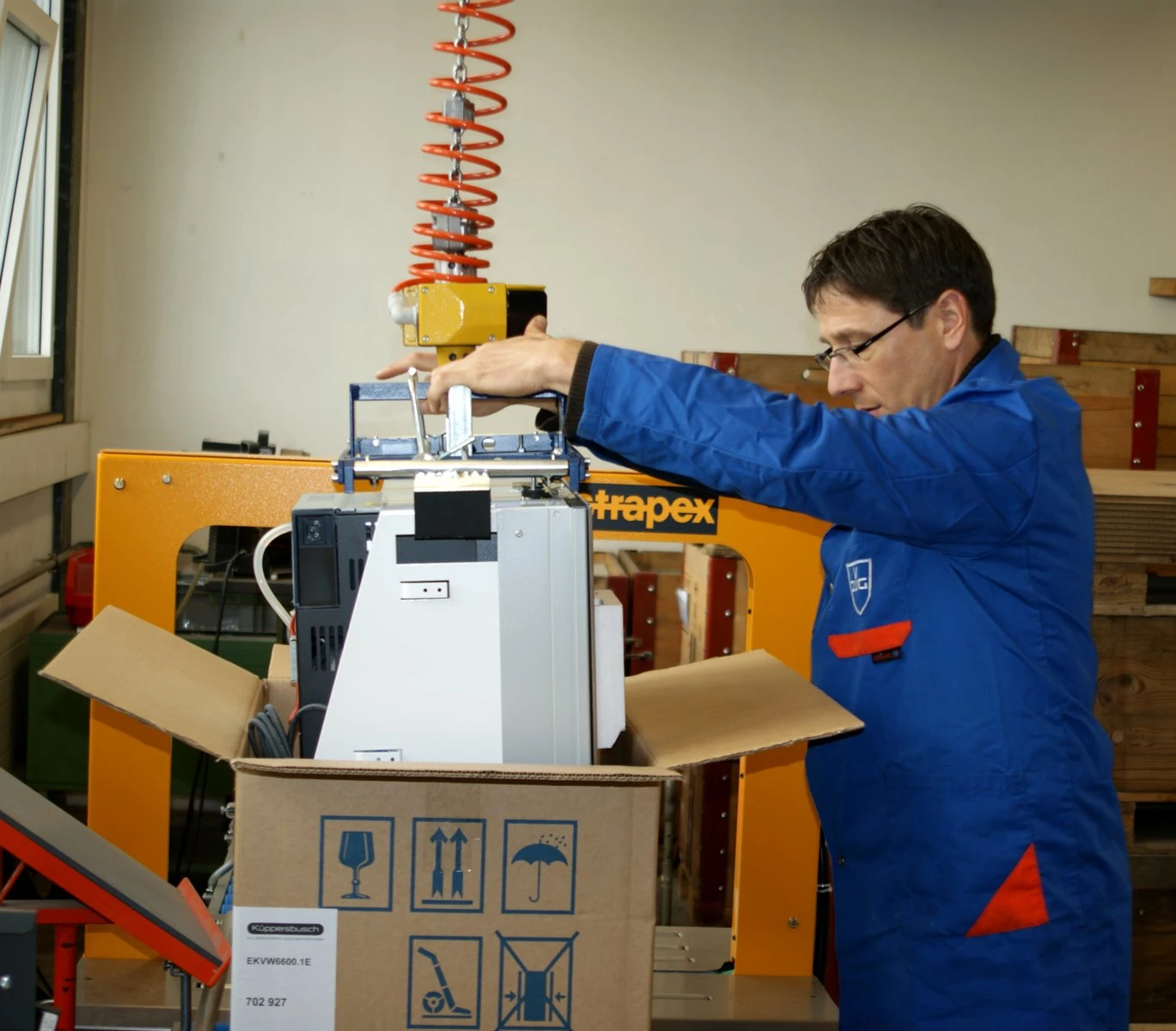

Ovládací rukojeť upevněná na konci řetězu – obsluha vede břemeno a ovládá zdvih JEDNOU rukou; závěsný ovladač ani ovládací kabel nejsou zapotřebí
Vhodné pro praváky i leváky; ovládací objímka se vždy vrací do výchozí polohy
GPMH 250: vychází z miniaturního kladkostroje GPM 250 – nosnost až 250 kg, standardní výška zdvihu 3 m a vlastní hmotnost pouze 19 kg

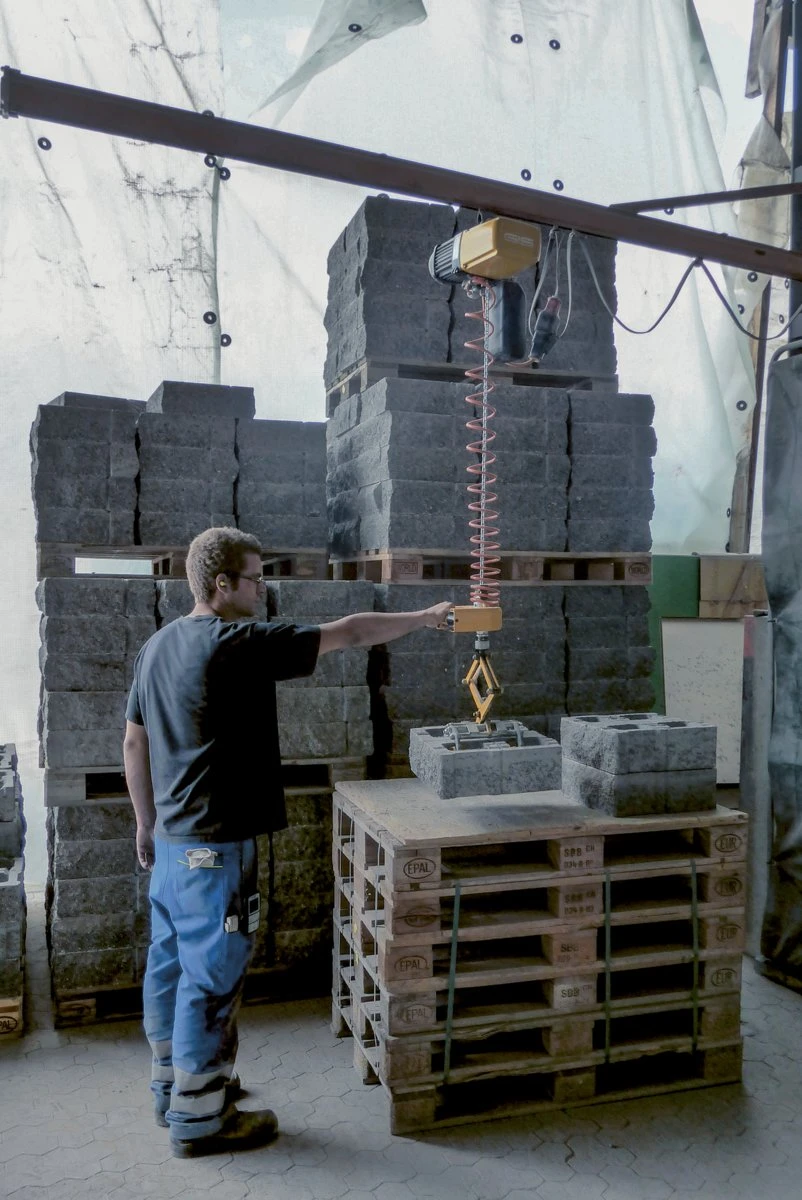

GPH 500: vychází z modelu GP 500 – nosnost až 500 kg, standardní výška zdvihu 4 m, vlastní hmotnost 25 kg a katalogové provedení až do třídy provozu A7/M7 pro třísměnný provoz
Rychlostní profily: standardní dvourychlostní NF 8/2 m/min nebo rychlý SF 16/4 m/min při poloviční nosnosti; GPH 500 je k dispozici také jako jednorychlostní N (8 m/min) nebo pomalý NL (4 m/min)
Rychlé připojení břemene: pevný hák, otočný hák (GPH 500) nebo spojka se závitovým čepem M12 pro individuální závěsná zařízení
Volitelný spínač prověšení řetězu (GPH 500) zastaví kladkostroj při uvolnění řetězu
Stupeň krytí IP65, třída izolace F, nosný hák podle DIN 15401; třífázové napájení (3 × 400 V / 3 × 230 V)
Provedení GPH 500 s frekvenčním měničem (FU) pro plynulý rozběh a teleskopický model GPHT 500 Handy pro excentrická břemena jsou k dispozici na dotaz
Vyhovuje směrnici o strojních zařízeních 2006/42/ES

Technický přehled

Model / SKU: GIS-GPH (GPMH 250 / GPH 500)
Produktová řada: Elektrické řetězové kladkostroje
Nosnost: 100–500 kg
Výška zdvihu: 3 m (GPMH 250) / 4 m (GPH 500), pevně daná sadou Handy
Rychlost zdvihu: 8/2 m/min (NF) nebo 16/4 m/min (SF); GPH 500 také 8 m/min (N) / 4 m/min (NL)
Třída provozu: A5/M5–A6/M6 (GPMH 250), až A7/M7 (GPH 500)
Napájení: 3 × 400 V / 3 × 230 V, 50 Hz
Stupeň krytí: IP65

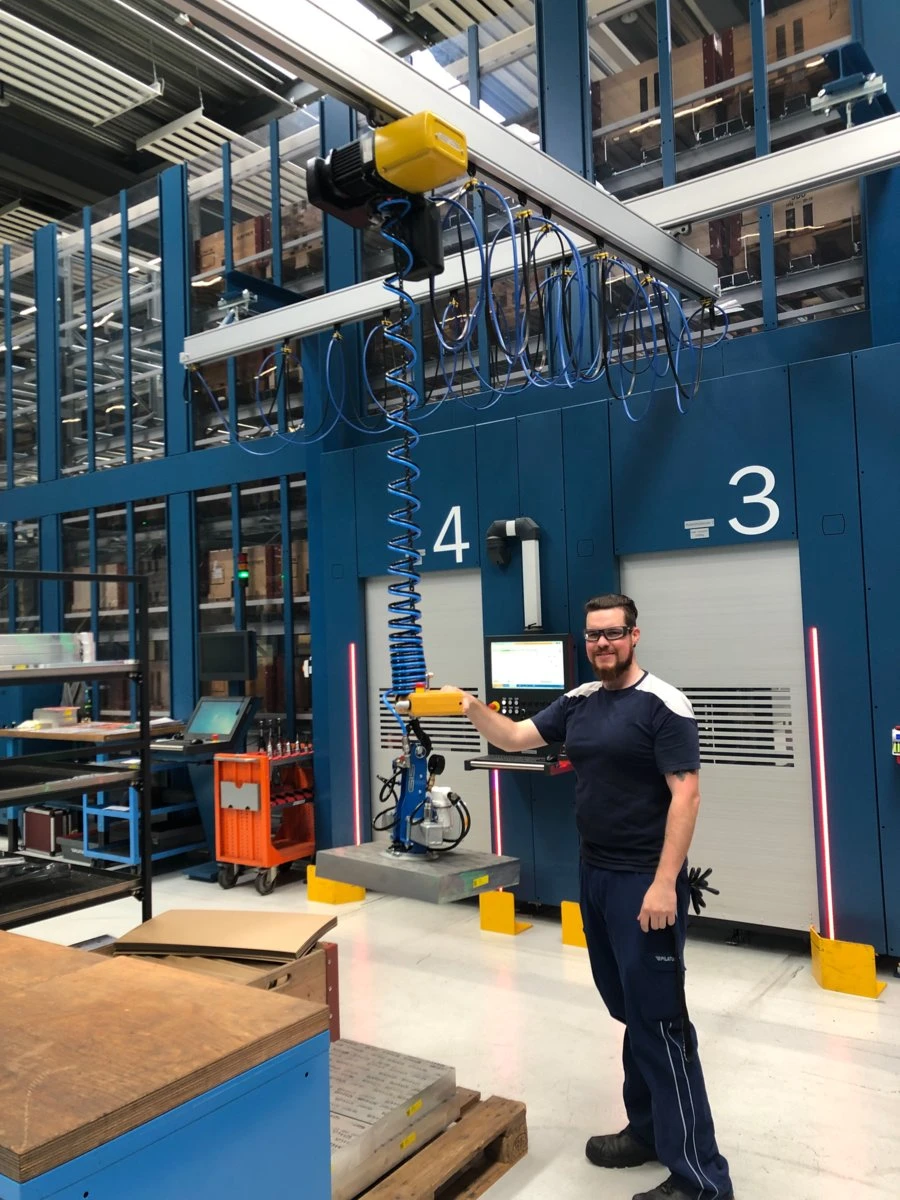

Typické použití: montážní pracoviště, obsluha strojů, balicí linky a přesné polohování obrobků jednou rukou

Specifikace

Model	Nosnost (třída provozu)	Rychlost zdvihu při 50 Hz	Výška zdvihu	Vlastní hmotnost
GPMH 250/1NF3	250 kg při M5 / 200 kg při M6	8/2 m/min	3 m	19 kg
GPMH 250/1SF3	125 kg při M5 / 100 kg při M6	16/4 m/min	3 m	19 kg
GPH 500/1N4	500 kg při M5 / 320 kg při M7	8 m/min	4 m	25 kg
GPH 500/1NF4	500 kg při M5 / 320 kg při M7	8/2 m/min	4 m	25 kg
GPH 500/1SF4	250 kg při M5 / 160 kg při M7	16/4 m/min	4 m	25 kg

Jedna nosná větev řetězu, pouze třífázové napájení. Výška zdvihu je pevně daná sadou Handy s rukojetí na konci řetězu. Prvky pro uchopení břemene: pevný hák, otočný hák (GPH 500) a závitové čepy M12 (spojka 9210.4009.4). Provedení GPH 500 FU s plynulým rozběhem a teleskopický model GPHT 500 pro excentrická břemena (max. 150 Nm) jsou k dispozici na dotaz. Hodnoty odpovídají technickým listům 9500.9211.5 / 9511.9206.5 a příručce speciálních modelů 9500.9004.1.

Online nakonfigurujte nosnost, výšku zdvihu podle modelu, třídu provozu, rychlostní profil a prvek pro uchopení břemene. Poté kladkostroj přidejte do košíku nebo do seznamu pro cenovou nabídku. Cena každé konfigurace vychází z aktuálního výrobního ceníku GIS.

Vlastnosti

Nosnost	100–500 kg
Výška zdvihu	3 m (GPMH 250), 4 m (GPH 500)
Rychlost zdvihu	až 16/4 m/min (SF)
Provozní třída (ISO/FEM)	M5–M7 (A5–A7)
Stupeň krytí	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPH / GPMH (Handy)

Model	Capacity (duty class)	Lifting speed 50 Hz	Lift height	Dead weight
GPMH 250/1NF3	250 kg @ M5 / 200 kg @ M6	8/2 m/min	3 m	19 kg
GPMH 250/1SF3	125 kg @ M5 / 100 kg @ M6	16/4 m/min	3 m	19 kg
GPH 500/1N4	500 kg @ M5 / 320 kg @ M7	8 m/min	4 m	25 kg
GPH 500/1NF4	500 kg @ M5 / 320 kg @ M7	8/2 m/min	4 m	25 kg
GPH 500/1SF4	250 kg @ M5 / 160 kg @ M7	16/4 m/min	4 m	25 kg

One chain fall, 3-phase supply only. The lifting height is fixed by the Handy kit (handle at the chain end). Load attachments: fixed hook, rotatable hook (GPH 500), threaded bolts M12 (connector 9210.4009.4). GPH 500 FU soft-start versions and the GPHT 500 telescope model for eccentric loads (max. 150 Nm) on request. Values follow datasheets 9500.9211.5 / 9511.9206.5 and the Special models manual 9500.9004.1.
