Elektrický řetězový kladkostroj GIS GPFU s frekvenčním měničem

Navrženo a testováno podle: EN 14492-2

3D náhled Tažením otočíte · posouváním přiblížíte

Zpět do katalogu

GIS GPFU elektrický řetězový kladkostroj s frekvenčním měničem 100–2500 kg

Name: GIS GPFU elektrický řetězový kladkostroj s frekvenčním měničem 100–2500 kg
Brand: Delacco
SKU: GIS-GPFU
Availability: InStock

Základ SKU: GIS-GPFU | Trh: CZ | Jazykové nastavení: cs

Cena Nakonfigurujte si kladkostroj níže — cena, hmotnost a doprava se průběžně aktualizují podle vašeho výběru.

Prospekt Leták Dotazník Návod k použití CE prohlášení Výkres GPFU Náhradní díly

Kategorie: Elektrické řetězové kladkostroje

Štítky: Elektrické kladkostroje, Dílenské jeřáby

Množstevní ceny — ušetřete až 12% Sleva se vypočítá automaticky z mezisoučtu košíku.

Množství	Sleva
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% kombinovaná sleva, pokud tato objednávka obsahuje položky alespoň ze dvou kategorií produktů (např. kladkostroj + otočný jeřáb). V kombinaci s množstevními cenami může celková úspora dosáhnout 15%.

Nakonfigurujte si kladkostroj

Vyberte nosnost, rozpětí a možnosti. Cena, hmotnost a cena dopravy se průběžně aktualizují.

Krok 0 — povinný

Jak budete tento kladkostroj používat?

Vyberte nejbližší možnost. Každá třída provozu má vlastní rozsah nosnosti: čím náročnější je používání, tím nižší je jmenovitá nosnost. Výběrem nižší třídy, než odpovídá skutečnému používání, zaniká záruka výrobce a hrozí porucha motoru. Pokud si nejste jisti, vyberte nejvyšší předpokládanou třídu — tedy kladkostroj, který skutečně potřebujete.

1 Nosnost — kg

2 Výška zdvihu — m

3 Napájení

Kladkostroje GPFU jsou konstruovány pouze pro třífázovou síť (měnič vyžaduje třífázové napájení) — 3 × 400 V je standardem pro dílenské provozy. Jednofázová provedení nejsou s frekvenčním měničem dostupná.

4 Rychlost zdvihu

Integrovaný frekvenční měnič (15–87 Hz) zajišťuje plynulý rozběh a plynulou dvoustupňovou regulaci rychlosti ze standardního závěsného ovladače. N dosahuje rychlosti 9,6 m/min při 1 pramenu; NL snižuje rychlosti na polovinu pro přesnější polohování. Dvoupramenná provedení zdvojnásobují nosnost a snižují rychlost na polovinu. Rozběhové rampy a rychlosti lze nastavit ve výrobě.

5 Závěsný pojezd (GHF / GMF)

Volitelný závěsný pojezd GIS pro pohyb kladkostroje po I-nosníku. GHF je ruční (tlačný); GMF je motorový. Při přidání pojezdu musí být kladkostroj zavěšen za závěsné oko (technické pravidlo GIS), takže možnost zavěšení na hák již není k dispozici. Ceny motorového pojezdu GMF zahrnují povinný propojovací kabel GMF-GP (CHF 21).

6 Šířka příruby (šířka nosníku)

Šířka příruby I-nosníku / jednokolejnice, po které se pohybuje pojezd. Standardní rozsahy jsou dodávány ze závodu bez příplatku; u širších nosníků může být účtován poplatek za upevnění podpěrného šroubu nebo protizávaží. Změřte přírubu (horní vodorovný lem) nosníku v milimetrech.

7 Zavěšení

Zavěšení na závěsné oko je standardní pevné uchycení. Zavěšení na hák umožňuje přemisťovat kladkostroj mezi pojezdy bez nutnosti změny elektrického zapojení.

8 Zásobník / kontejner na řetěz

Zásobník řetězu zachycuje volný řetěz při zdvihu. Plast je nejlevnější, textilní vaky pojmou delší řetěz a verze MF (rám z ocelového plechu) snižují stavební výšku pro instalace s omezenou výškou.

9 Převodový koncový spínač

U 3fázových modelů je standardní převodový koncový spínač součástí dodávky. Dvojice nouzových zastavení přidává druhé redundantní vypnutí. Externí koncové dorazy jsou vyžadovány pro vysoké instalace a fungují pouze s textilním řetězovým zásobníkem.

10 Napětí / certifikace

Standardní napětí EU jsou zahrnuta. Speciální napětí zahrnuje nestandardní vinutí motoru. Provedení CSA/CUS přidává severoamerické certifikace (pouze 60 Hz).

11 Ovládací spínač / závěsný ovladač

Prémiové varianty spínačů se přidávají ke standardnímu závěsnému ovladači; skutečná délka ovládacího kabelu se vybírá v dalším kroku. Při výběru motorového pojezdu GMF je závěsný ovladač automaticky ve verzi se 4 tlačítky + ES (technické pravidlo GIS).

12 Délka ovládacího kabelu

Standardní kabel odpovídající výšce zdvihu má katalogovou délku GIS (2tlačítkové ovládání: výška zdvihu − 1,2 m; 4tlačítkové ovládání: výška zdvihu − 1 m). Pokud potřebujete jinou délku (např. pro víceúrovňové instalace), přetáhněte posuvník nebo zadejte libovolnou hodnotu mezi 2 a 60 m. Katalogové cenové úrovně platí, pokud vaše délka odpovídá standardu pro výšku zdvihu 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m; jinak účtujeme základní sadu + cenu za metr.

13 Bezpečnostní nosný hák

Nahrazuje standardní závěsný hák bezpečnostním hákem (s pojistkou a vyšším bezpečnostním faktorem). Vyžadováno na některých pracovištích ve stavebnictví a zábavním průmyslu.

14 Druhá brzda

Přidává redundantní brzdu pro zvýšení bezpečnosti při zdvihacích aplikacích (zábavní průmysl, zvedání osob).

15 Tepelná ochrana

Tepelná ochrana motoru. Klixon je bimetalový spínač, který při vypínací teplotě fyzicky rozpojí řídicí obvod; PTC je termistor, který prostřednictvím relé signalizuje stav (varianta bez vypnutí) nebo vypne motor (varianta s vypnutím). Jedná se o alternativní obvody — zvolte jeden.

16 Počítadlo provozních údajů

Sleduje provozní hodiny / cykly pro prediktivní údržbu. Vyžaduje ovládací napětí 42 V (standardní modely 3-Ph).

17 Vypnutí při uvolnění řetězu

Zastaví kladkostroj, pokud se řetěz uvolní (selhání podpěry břemene). Vyžadováno u některých aplikací pro zdvihání osob / divadelních aplikací.

18 Bezpečnostní rádiové dálkové ovládání

Bezdrátový 2tlačítkový ovladač s nouzovým zastavením. 42 V je standardem pro 3fázové kladkostroje, 24 V pro speciální nízkonapěťové ovládání. Přepínač umožňuje ovládat jedním ovladačem více kladkostrojů.

Konfigurace —

Cena bez DPH —

Množství

Množstevní ceny — ušetřete až 12 %

Množství	Sleva

Akce na kombinovaný nákup: dodatečná sleva 3 %, pokud tato objednávka kombinuje položky alespoň ze dvou kategorií produktů (např. kladkostroj + otočný jeřáb).

Rozpis ceny

Celkem bez DPH	—

Odhadovaná hmotnost —
Dodací lhůta —
Úroveň montážní sady —
Celková výška —

Odhad přepravy

Země doručení

—

Výše zadejte zemi doručení a zobrazí se orientační odhad ceny přepravy.

Potřebujete nabídku na míru?

Zašlete nám své požadavky prostřednictvím poptávkového formuláře — tento produkt bude předvyplněn a do jedné poptávky můžete přidat další položky.

Vyžádat nabídku

GIS GPFU je provedení osvědčeného elektrického řetězového kladkostroje GIS GP s frekvenčním měničem. Zatímco standardní kladkostroj přepíná mezi dvěma pevně nastavenými rychlostmi, model GPFU plynule zrychluje a zpomaluje. Je proto ideální pro aplikace vyžadující vysoký počet cyklů, přesné polohování nebo šetrnou manipulaci s citlivými břemeny.

Hlavní vlastnosti

Integrovaný frekvenční měnič (2,2 kW u rámů GP 250/500 FU a 3,7 kW u GP 1000 FU) ovládající čtyřpólový stator – oba rychlostní stupně jsou vytvářeny elektronicky v rozsahu 15–87 Hz
Měkký rozběh a měkké zastavení šetří břemeno, řetěz i ocelovou konstrukci a minimalizují rozhoupání břemene
Rychlost zdvihu až 9,6 m/min (N FU, 1 pramen) – při maximální rychlosti přibližně o 20 % více než u standardního dvourychlostního kladkostroje
Rozběhové rampy i obě rychlosti lze individuálně nastavit ve výrobním závodě nebo při uvedení do provozu
Konstrukce pro vysokou četnost spínání a vícesměnný provoz: každá kombinace nosnosti a počtu pramenů je katalogizována až do provozní třídy A7/M7; na dotaz je k dispozici také extrémní klasifikace 200 cyklů / 60 % ED
Odrušovací filtr – splňuje požadavky na elektromagnetickou kompatibilitu podle EN 61000 pro průmyslové prostředí (třída A)
Dvoustupňové tlačítkové ovládání pomocí standardního závěsného ovladače GIS nebo rádiového dálkového ovládání – bez nutnosti zvláštního školení obsluhy
Stupeň krytí IP65, třída izolace F a nosný hák podle DIN 15401
K dispozici je ruční pojezd (GHF) nebo motorový pojezd (GMF); pouze pro třífázovou síť
Modely GP 1600 FU a GP 2500 FU s nosností až 6300 kg a měničem 5,5 kW s brzdným rezistorem jsou k dispozici na dotaz
Splňuje požadavky směrnice o strojních zařízeních 2006/42/ES

Technický přehled

Model / SKU: GIS-GPFU (GP 250 FU / GP 500 FU / GP 1000 FU)
Produktová řada: elektrické řetězové kladkostroje
Nosnost: 100–2500 kg
Výška zdvihu: 3–60 m
Rychlost zdvihu: plynule až 9,6 m/min (1 pramen) / 4,8 m/min (2 prameny), 15–87 Hz
Provozní třída: M3–M7 (ISO 4301-1 / FEM); rozsah nosností provedení FU je o jednu provozní třídu přísnější než u standardního modelu GP
Napájení: 3 × 400 V / 3 × 230 V, 50 Hz (pouze třífázové)
Stupeň krytí: IP65

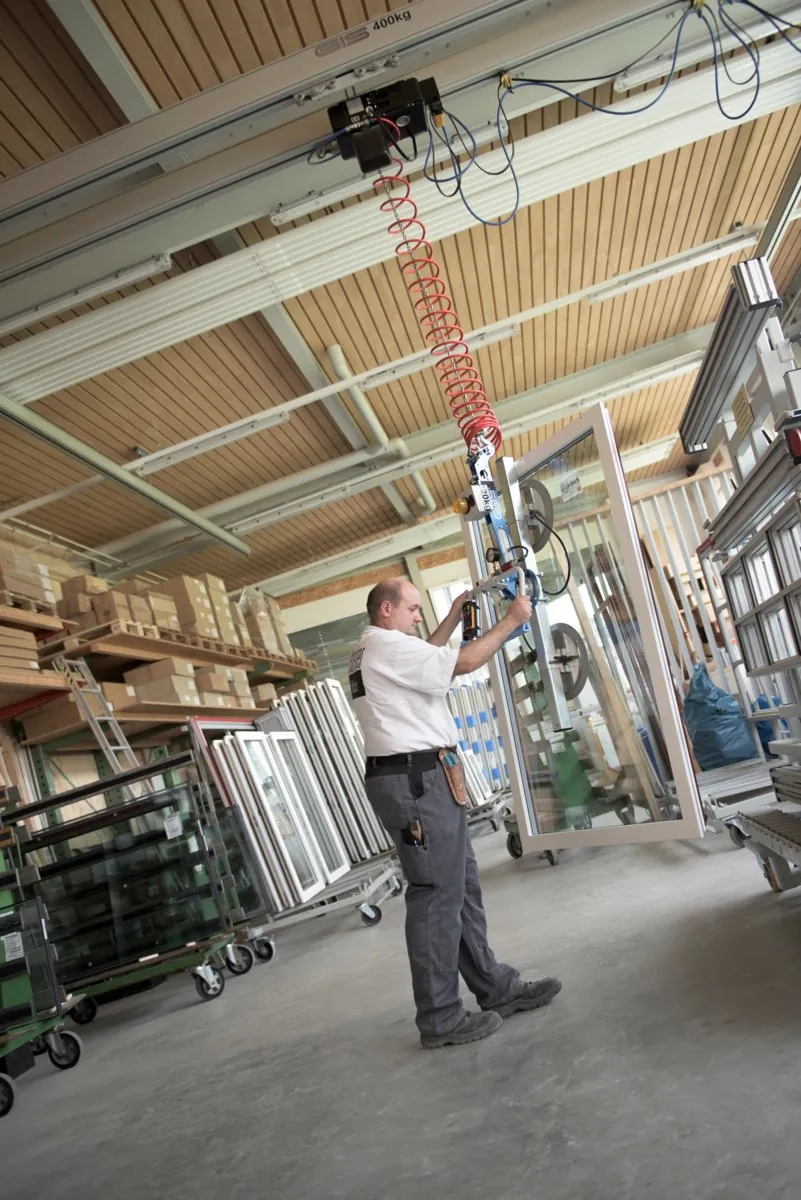

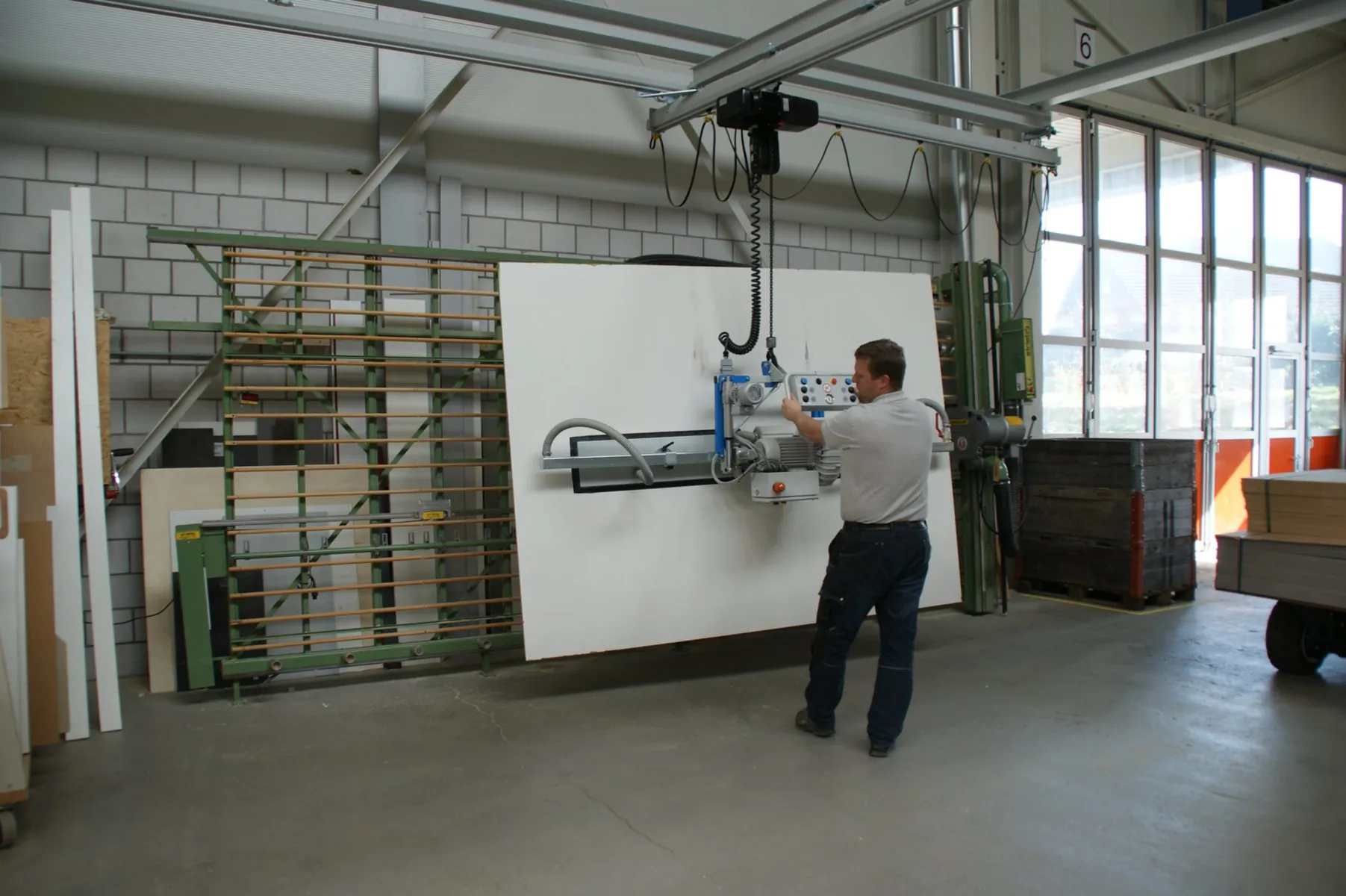

Typické použití: montážní linky, automatizovaná výroba, přesná manipulace s lisovacími nástroji a formami, manipulace se sklem a citlivými břemeny a vícesměnná logistika

Zvolte online nosnost, výšku zdvihu, provozní třídu, rychlostní profil, pojezd a volitelné příslušenství a poté přidejte kladkostroj do košíku nebo seznamu poptávky. Cena každé konfigurace vychází z aktuálního továrního ceníku GIS.

Specifikace

Model	Nosnost (provozní třída)	Rychlost zdvihu (N FU)	Vlastní hmotnost (zdvih 3 m)
GP 250 FU – 1 pramen	320 kg při M3 / 200 kg při M5	2,4–9,6 m/min	25 kg
GP 250 FU – 2 prameny	630 kg při M3 / 400 kg při M5	1,2–4,8 m/min	26 kg
GP 500 FU – 1 pramen	630 kg při M3 / 400 kg při M5	2,4–9,6 m/min	29 kg
GP 500 FU – 2 prameny	1250 kg při M3 / 800 kg při M5	1,2–4,8 m/min	30 kg
GP 1000 FU – 1 pramen	1250 kg při M3 / 800 kg při M5	2,4–9,6 m/min	66 kg
GP 1000 FU – 2 prameny	2500 kg při M3 / 1600 kg při M5	1,2–4,8 m/min	70 kg

Profily NL FU snižují rychlosti na polovinu (1,2–6,9 / 0,6–3,5 m/min), a umožňují tak jemnější polohování. Rozsah nosností provedení FU je o jednu provozní třídu přísnější než u standardního kladkostroje GP; každá kombinace je však katalogizována až do třídy A7/M7. Frekvenční měnič: 2,2 kW (GP 250/500 FU) / 3,7 kW (GP 1000 FU), 15–87 Hz, odrušovací filtr podle EN 61000, třída A. Modely GP 1600/2500 FU s nosností až 6300 kg jsou k dispozici na dotaz. Hodnoty vycházejí z technických listů 9510.9203.5 / 9511.9208.5 / 9515.9209.5.

Vlastnosti

Nosnost	100–2500 kg
Výška zdvihu	3–60 m
Rychlost zdvihu	až 9.6 m/min (plynule, 15–87 Hz)
Provozní třída (ISO/FEM)	M3–M7 (A3–A7)
Stupeň krytí	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPFU

Model	Capacity (duty class)	Lifting speed (N FU)	Dead weight (3 m lift)
GP 250 FU — 1 fall	320 kg @ M3 / 200 kg @ M5	2.4–9.6 m/min	25 kg
GP 250 FU — 2 falls	630 kg @ M3 / 400 kg @ M5	1.2–4.8 m/min	26 kg
GP 500 FU — 1 fall	630 kg @ M3 / 400 kg @ M5	2.4–9.6 m/min	29 kg
GP 500 FU — 2 falls	1250 kg @ M3 / 800 kg @ M5	1.2–4.8 m/min	30 kg
GP 1000 FU — 1 fall	1250 kg @ M3 / 800 kg @ M5	2.4–9.6 m/min	66 kg
GP 1000 FU — 2 falls	2500 kg @ M3 / 1600 kg @ M5	1.2–4.8 m/min	70 kg

NL FU profiles halve the speeds (1.2–6.9 / 0.6–3.5 m/min) for finer positioning. The FU capacity envelope sits one duty class stricter than the standard GP hoist; in exchange every combination is catalogued through A7/M7. Inverter: 2.2 kW (GP 250/500 FU) / 3.7 kW (GP 1000 FU), 15–87 Hz, radio interference filter to EN 61000 class A. GP 1600/2500 FU up to 6300 kg on request. Values follow datasheets 9510.9203.5 / 9511.9208.5 / 9515.9209.5.
