Elektrický řetězový kladkostroj GIS GP ATEX do výbušného prostředí
Navrženo a testováno podle: EN 14492-2
Zpět do katalogu

GIS GP ATEX elektrický řetězový kladkostroj do výbušného prostředí 100–6300 kg

Základ SKU: GIS-GP-ATEX | Trh: CZ | Jazykové nastavení: cs
Cena Nakonfigurujte si kladkostroj níže — cena, hmotnost a doprava se průběžně aktualizují podle vašeho výběru.
Prospekt Leták Dotazník Návod k použití CE prohlášení Zásobník řetězu Výkres GP ATEX Náhradní díly pro GP ATEX
Kategorie: Elektrické řetězové kladkostroje
Štítky: Elektrické kladkostroje, Dílenské jeřáby
Množstevní ceny — ušetřete až 12% Sleva se vypočítá automaticky z mezisoučtu košíku.
MnožstvíSleva
1 kus —
2 −3%
3–4 −5%
5–9 −8%
10+ −12%

+3% kombinovaná sleva, pokud tato objednávka obsahuje položky alespoň ze dvou kategorií produktů (např. kladkostroj + otočný jeřáb). V kombinaci s množstevními cenami může celková úspora dosáhnout 15%.

Nakonfigurujte si kladkostroj

Vyberte nosnost, rozpětí a možnosti. Cena, hmotnost a cena dopravy se průběžně aktualizují.

Krok 0 — povinný

Jak budete tento kladkostroj používat?

Vyberte nejbližší možnost. Každá třída provozu má vlastní rozsah nosnosti: čím náročnější je používání, tím nižší je jmenovitá nosnost. Výběrem nižší třídy, než odpovídá skutečnému používání, zaniká záruka výrobce a hrozí porucha motoru. Pokud si nejste jisti, vyberte nejvyšší předpokládanou třídu — tedy kladkostroj, který skutečně potřebujete.

1 Nosnost — kg
2 Výška zdvihu — m
3 Úroveň ochrany ATEX

Vyberte provedení ​odpovídající klasifikaci zóny ve vašem provozu (směrnice 2014/34/EU, skupina zařízení II, kategorie 3). Prachotěsné provedení GP D je určeno pro Zónu 22 (hořlavý prach). Plynotěsné provedení GP G je určeno pro výbušné plynné atmosféry Zóny 2 a zahrnuje ochranu proti prachu pro Zónu 22 — vyžaduje místní přívod stlačeného vzduchu o tlaku 4–10 bar. Obě provedení zahrnují IP65, teplotní ochranu Klixon, převodový koncový spínač a kabelové vývodky Ex.

4 Napájení

Kladkostroje ATEX jsou určeny pouze pro 3fázové elektrické sítě — dílenským standardem je 3 × 400 V. Jednofázové verze nejsou v nevýbušném provedení k dispozici.

5 Rychlost zdvihu

Jedna rychlost (N) je standardní provedení kladkostroje s rychlostí 8 m/min. Pomalé provedení (NL) snižuje rychlost na polovinu pro přesnější polohování. NF nabízí dvourychlostní ovládání. SF zdvojnásobuje rychlost, ale snižuje nosnost na polovinu.

6 Závěsný pojezd (GHF / GMF)

Volitelný závěsný pojezd GIS pro pohyb kladkostroje po I-nosníku. GHF je ruční (tlačný, bez elektrické výbavy — standardně povolený v obou provedeních ATEX). GMF je motorový a dodává se ve stejném provedení ATEX (D nebo G) jako kladkostroj; u plynotěsného provedení je monitorování přetlaku umístěno na pojezdu a je společné pro pojezd i kladkostroj.

7 Šířka příruby (šířka nosníku)

Šířka příruby I-nosníku / jednokolejnice, po které se pohybuje pojezd. Standardní rozsahy jsou dodávány ze závodu bez příplatku; u širších nosníků může být účtován poplatek za upevnění podpěrného šroubu nebo protizávaží. Změřte přírubu (horní vodorovný lem) nosníku v milimetrech.

8 Zavěšení

Zavěšení na závěsné oko je standardní pevné uchycení. Zavěšení na hák umožňuje přemisťovat kladkostroj mezi pojezdy bez nutnosti změny elektrického zapojení.

9 Zásobník / kontejner na řetěz

Zásobník řetězu zachycuje volný řetěz při zdvihu. Plast je nejlevnější, textilní vaky pojmou delší řetěz a verze MF (rám z ocelového plechu) snižují stavební výšku pro instalace s omezenou výškou.

10 Převodový koncový spínač

U 3fázových modelů je standardní převodový koncový spínač součástí dodávky. Dvojice nouzových zastavení přidává druhé redundantní vypnutí. Externí koncové dorazy jsou vyžadovány pro vysoké instalace a fungují pouze s textilním řetězovým zásobníkem.

11 Napětí / certifikace

Standardní napětí EU jsou zahrnuta. Speciální napětí zahrnuje nestandardní vinutí motoru. Provedení CSA/CUS přidává severoamerické certifikace (pouze 60 Hz).

12 Ovládací spínač / závěsný ovladač

Plynotěsné provedení (G) vyžaduje závěsný ovladač s certifikací ATEX. Pro prachotěsné provedení (D) je standardní závěsný ovladač GIS IP65 dostačující ve většině prostorů Zone 22 — závěsný ovladač ATEX zůstává k dispozici jako volitelné rozšíření.

13 Délka ovládacího kabelu

Standardní kabel odpovídající výšce zdvihu má katalogovou délku GIS (2tlačítkové ovládání: výška zdvihu − 1,2 m; 4tlačítkové ovládání: výška zdvihu − 1 m). Pokud potřebujete jinou délku (např. pro víceúrovňové instalace), přetáhněte posuvník nebo zadejte libovolnou hodnotu mezi 2 a 60 m. Katalogové cenové úrovně platí, pokud vaše délka odpovídá standardu pro výšku zdvihu 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m; jinak účtujeme základní sadu + cenu za metr.

14 Bezpečnostní nosný hák

Nahrazuje standardní závěsný hák bezpečnostním hákem (s pojistkou a vyšším bezpečnostním faktorem). Vyžadováno na některých pracovištích ve stavebnictví a zábavním průmyslu.

15 Druhá brzda

Přidává redundantní brzdu pro zvýšení bezpečnosti při zdvihacích aplikacích (zábavní průmysl, zvedání osob).

16 Počítadlo provozních údajů

Sleduje provozní hodiny / cykly pro prediktivní údržbu. Vyžaduje ovládací napětí 42 V (standardní modely 3-Ph).

17 Bezpečnostní rádiové dálkové ovládání

Bezpečnostní rádiové dálkové ovládání je k dispozici pouze pro prachotěsné provedení (D) — plynotěsné provedení se ovládá kabelovým závěsným ovladačem ATEX.

Potřebujete nabídku na míru?

Zašlete nám své požadavky prostřednictvím poptávkového formuláře — tento produkt bude předvyplněn a do jedné poptávky můžete přidat další položky.

Vyžádat nabídku

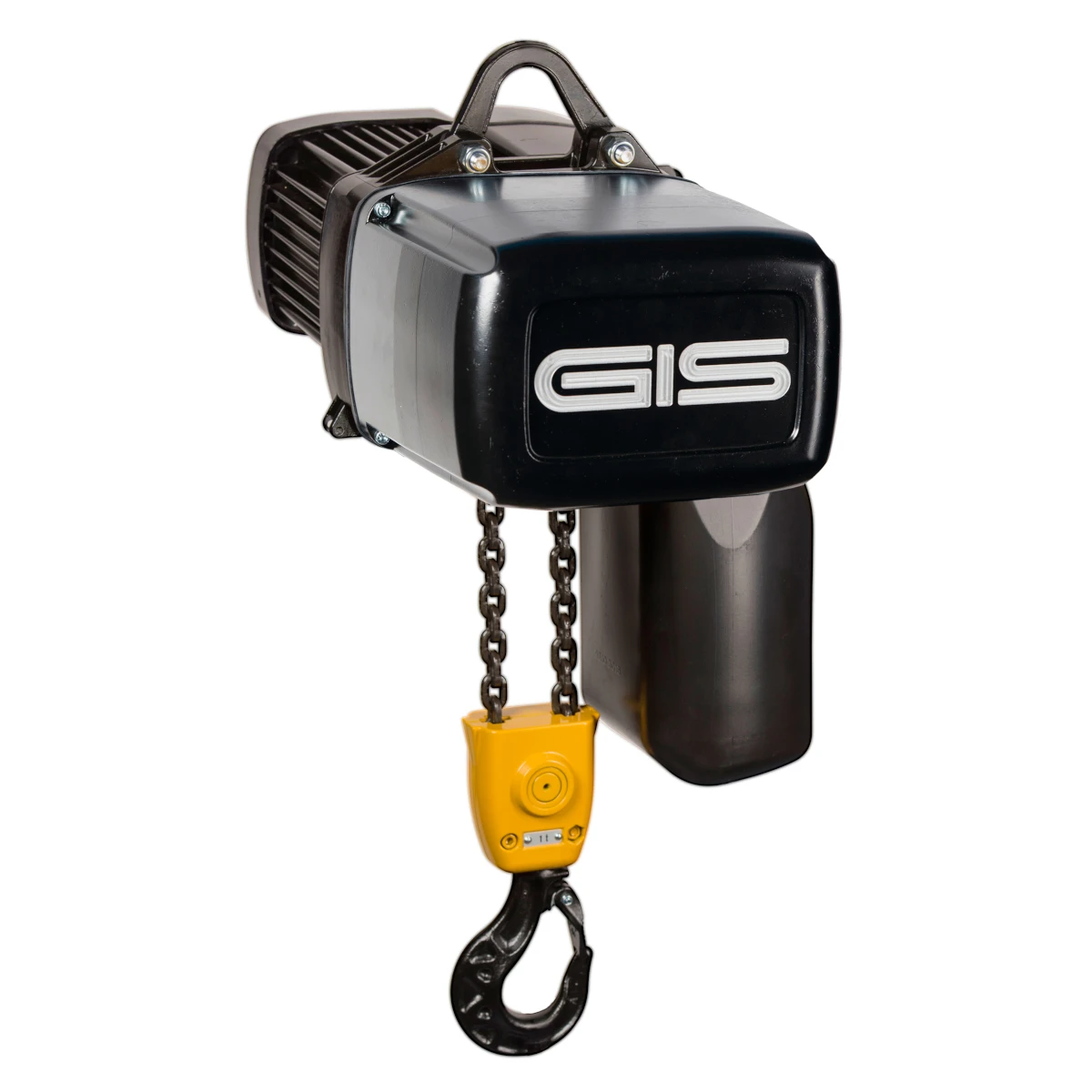

GIS GP ATEX představuje provedení osvědčeného elektrického řetězového kladkostroje GIS GP určené do prostředí s nebezpečím výbuchu podle směrnice 2014/34/EU. Zvolit lze prachotěsný model GP D pro zónu 22 (hořlavý prach) nebo plynotěsný model GP G pro zónu 2 (výbušná plynná atmosféra; zahrnuje také ochranu proti prachu pro zónu 22). Každý kladkostroj se dodává s ES prohlášením o shodě, přílohou ATEX k návodu k obsluze a revizním dokladem.

Hlavní vlastnosti

  • Certifikace podle směrnice ATEX 2014/34/EU a ES prohlášení o shodě — skupina zařízení II, kategorie 3
  • Prachotěsný model GP D pro zónu 22: II 3D Ex tc IIIA T130 °C Dc — krytí IP65, teplotní ochrana Klixon, převodový koncový spínač, kabelové vývodky Ex a černé kryty
  • Plynotěsný model GP G pro zóny 2 a 22: navíc II 3G Ex pzc IIA T3 Gc — přetlak 0,4 bar uvnitř krytu zabraňuje vniknutí plynů, par nebo mlhy; při ztrátě tlaku systém monitorování okamžitě odpojí řídicí napětí
  • Plynotěsné provedení vyžaduje místní přívod stlačeného vzduchu o tlaku 4–10 bar se zásuvnou přípojkou pro hadici o průměru 6 mm
  • Kompletní rozsah nosností GIS GP 100–6300 kg (rámy GP 250 až GP 2500), výška zdvihu 3–60 m a třídy provozu M3–M7
  • Ruční (GHF) nebo motorový (GMF) pojezd — motorový pojezd se dodává ve stejném provedení ATEX jako kladkostroj; u plynotěsné verze využívá společné monitorování přetlaku
  • Ovládací závěs certifikovaný podle ATEX se 2 nebo 4 tlačítky a nouzovým zastavením; standardní ovládací závěs GIS s krytím IP65 je dostačující pro mnoho aplikací s prachem v zóně 22
  • Pro prachotěsné provedení je k dispozici bezpečnostní rádiové dálkové ovládání
  • Volitelné vybavení: druhá brzda, externí koncové spínače, hákové zavěšení, počitadlo provozních údajů, zvláštní napětí a provedení CSA/CUS
  • Shoda se směrnicí o strojních zařízeních 2006/42/ES

Technický přehled

  • Model / SKU: GIS-GP-ATEX (GP 250 D/G … GP 2500 D/G)
  • Produktová řada: Elektrické řetězové kladkostroje
  • Nosnost: 100–6300 kg
  • Výška zdvihu: 3–60 m
  • Označení ATEX (D): II 3D Ex tc IIIA T130 °C Dc
  • Označení ATEX (G): II 3G Ex pzc IIA T3 Gc + II 3D Ex tc IIIA T130 °C Dc
  • Třída provozu: M3–M7 (ISO 4301-1 / FEM)
  • Napájení: 3 × 400 V / 3 × 230 V, 50 Hz (pouze třífázové)
  • Stupeň krytí: IP65
  • Typické použití: chemické a petrochemické provozy, lakovny, mlýny a obilní sila, prostory s dřevním prachem, čistírny odpadních vod a provozy manipulující s plyny

Online nakonfigurujte nosnost, výšku zdvihu, třídu provozu, rychlostní profil, úroveň ochrany ATEX, pojezd a volitelné vybavení. Poté kladkostroj přidejte do košíku nebo seznamu poptávky. Cena každé konfigurace vychází z aktuálního továrního ceníku GIS.

Specifikace

ModelNosnost s 1 větví řetězu (M5)Nosnost se 2 větvemi řetězu (M5)Rychlost zdvihu s 1 / 2 větvemi
GP 250 D/G250 kg500 kg8 / 4 m/min
GP 500 D/G500 kg1000 kg8 / 4 m/min
GP 1000 D/G1000 kg2000 kg8 / 4 m/min
GP 1600 D/G1600 kg3200 kg4 / 2 m/min (NL)
GP 2500 D/G2500 kg5000 kg4 / 2 m/min (NL)

Třídy provozu M3–M7 mění rozsah jmenovité nosnosti stejně jako u standardního kladkostroje GP (například GP 2500/2B má při třídě M4 nosnost 6300 kg). Pro rám GP 2500 jsou nadále k dispozici profily B pro těžký provoz. Prachotěsné provedení (D): II 3D Ex tc IIIA T130 °C Dc. Plynotěsné provedení (G) navíc splňuje II 3G Ex pzc IIA T3 Gc a vyžaduje místní přívod stlačeného vzduchu o tlaku 4–10 bar. Teplotní ochrana Klixon, převodový koncový spínač, kabelové vývodky Ex a krytí IP65 jsou standardem u obou provedení.
