Nástěnné otočné jeřáby
Nástěnné otočné jeřáby, které šetří podlahovou plochu, s nosností 50–2000 kg a délkou ramene až 8 m pro obsluhu jednotlivých pracovišť.

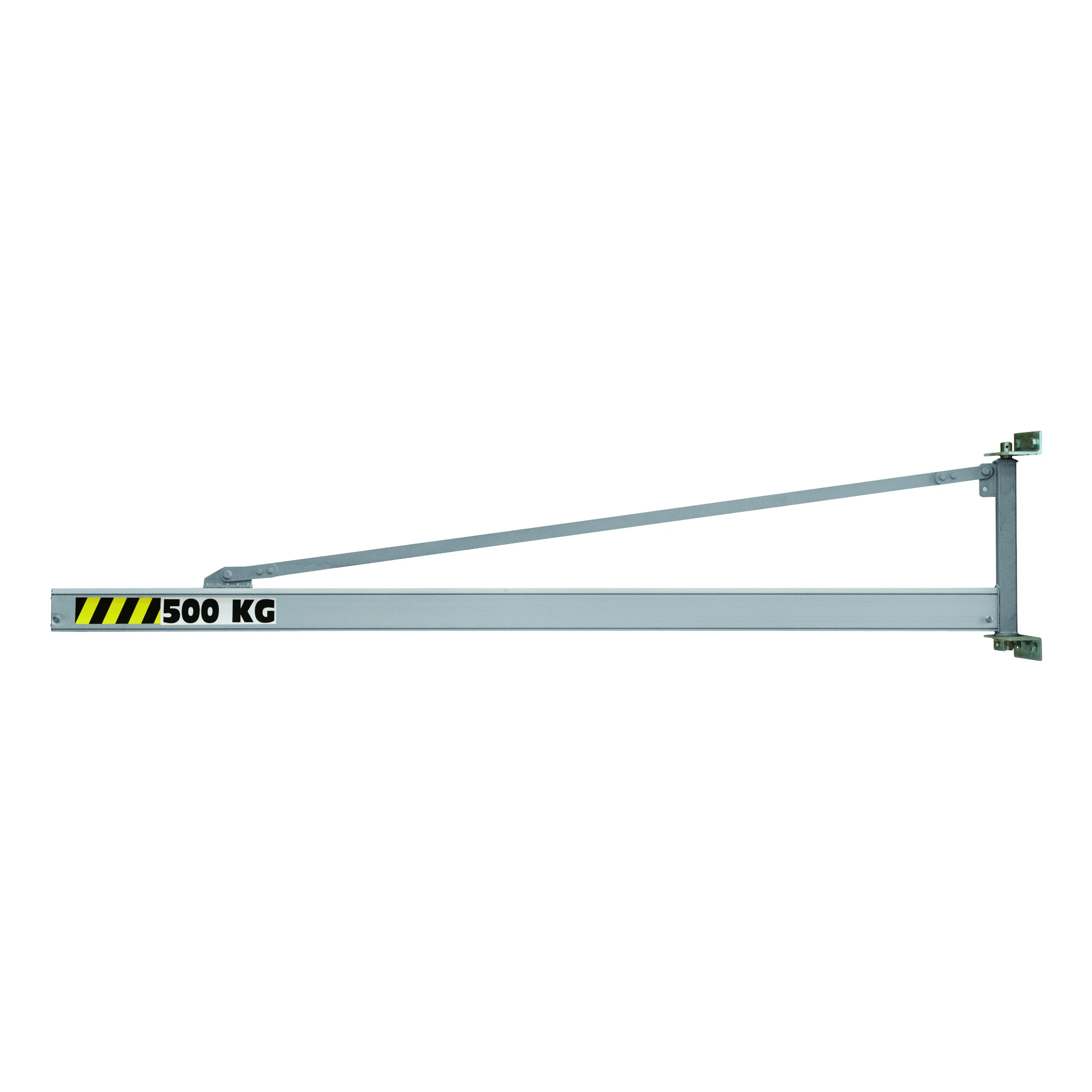

Hliníkový nástěnný otočný jeřáb (AZDS) 63–2 000 kg, 2–8 m
Od 1.536,00 EUR

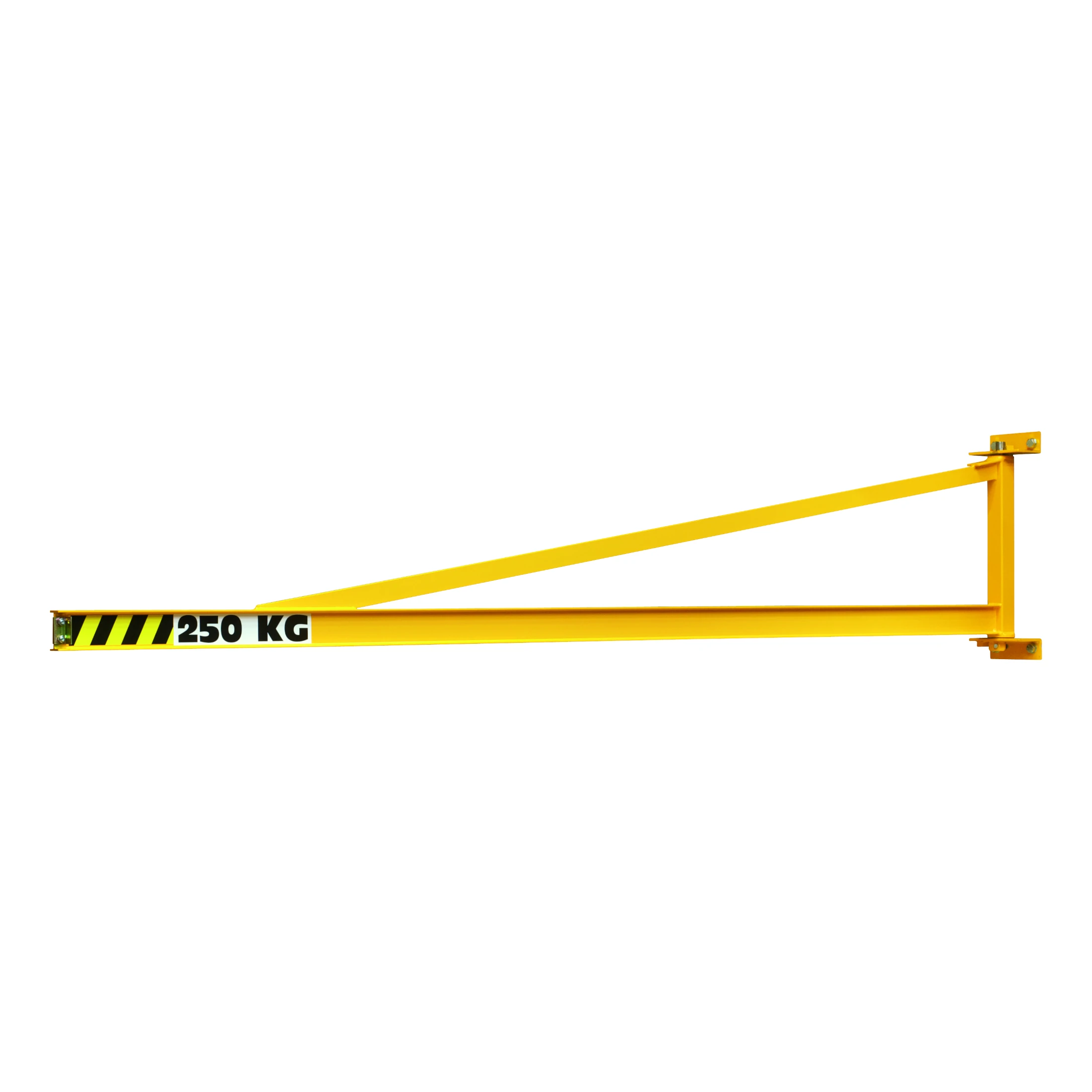

Nástěnný otočný jeřáb (ZDS) 150–2000 kg, 2–8 m
Od 682,00 EUR

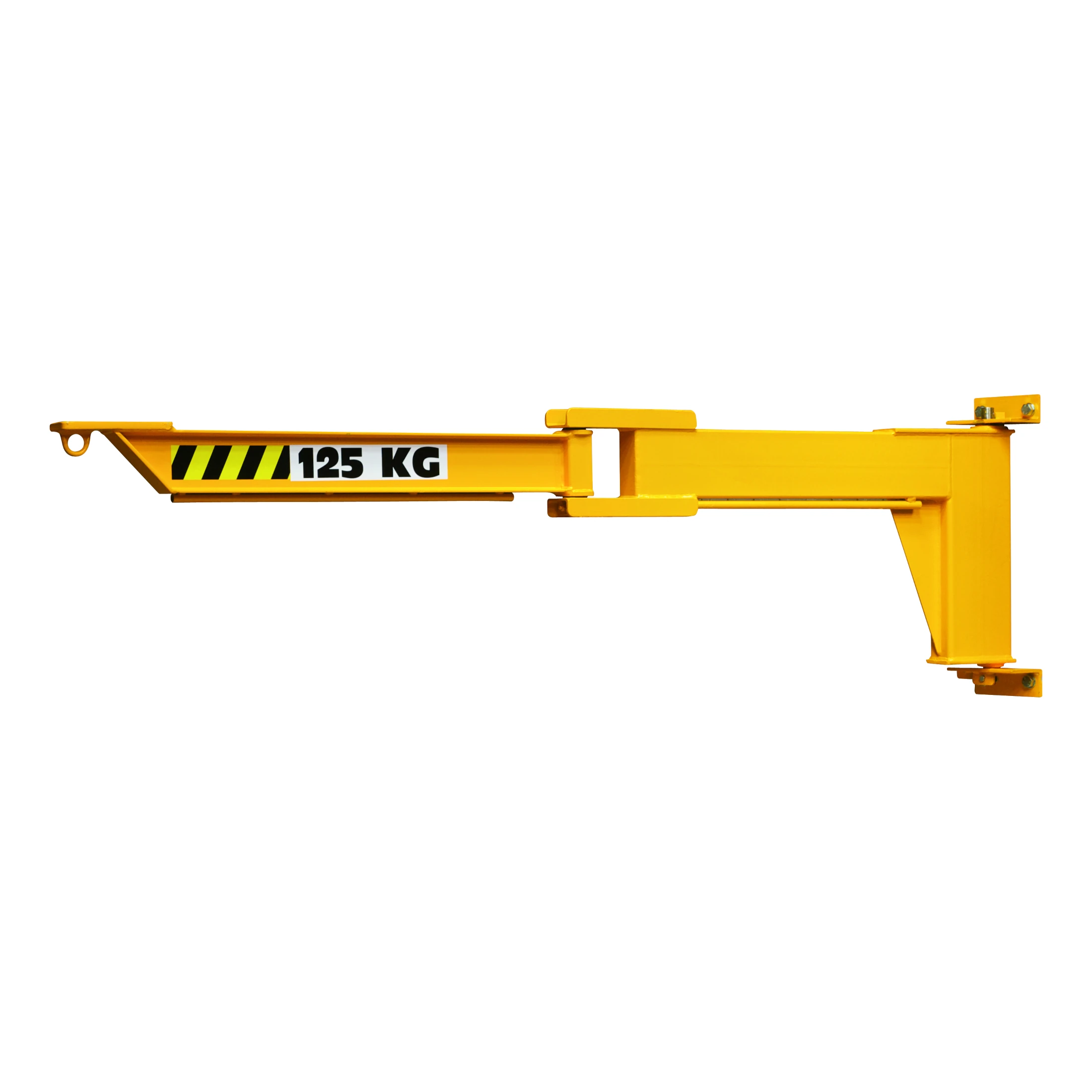

Kloubový nástěnný otočný jeřáb (ZZD) 125–500 kg, 2–5 m
Od 2.129,00 EUR

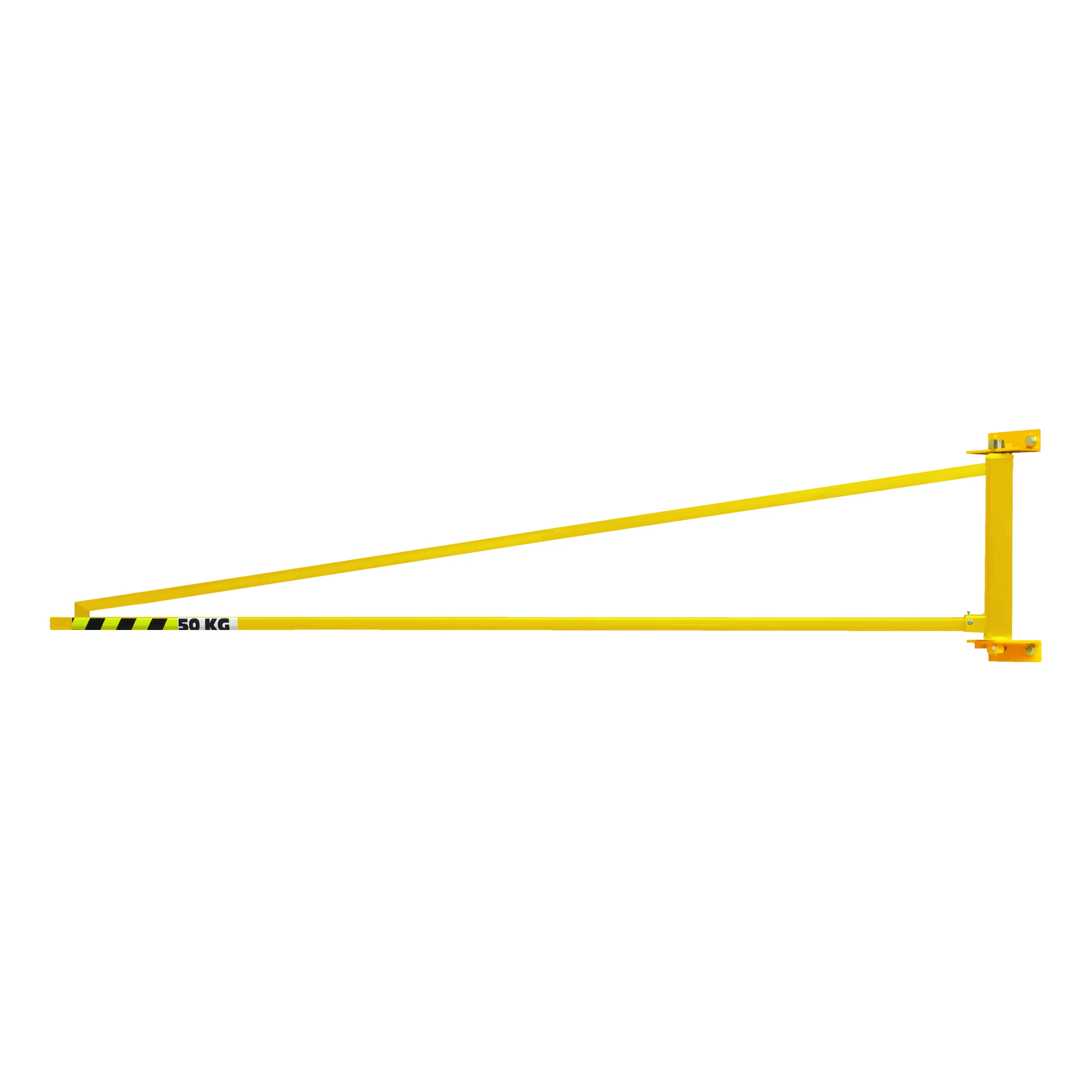

Lehký nástěnný otočný jeřáb (LZDS) 50–100 kg, 2–5 m
Od 859,00 EUR
Jak vybrat
K čemu je určen
- Slewing crane bolted to a wall or column, saving floor space.
- Workstations along a wall, machine tending.
Co zkontrolovat před výběrem
- Wall/column strength for the bending moment
- Outreach and slewing range (usually 180°)
- Capacity with hoist
Není vhodný pro
- Free-standing positions in the hall — use pillar jib
Na co se vás zeptáme před doporučením modelu
Nástěnný otočný jeřáb Projektový výrobek — konečnou konfiguraci před objednáním potvrdí náš technický tým.
- Hmotnost nákladu včetně kladkostroje, pojezdu a příslušenství; nejtěžší zdvih? Nosnost jeřábu musí zahrnovat kladkostroj + pojezd + náklad. Nedimenzujte pouze podle WLL.
- Rozpětí, montážní výška, požadovaná výška háku, úhel otáčení (obvykle 180°)? Geometrie pracovní oblasti.
- Stěna nebo sloup: materiál, geometrie, vyztužení, stávající instalace? Unese konstrukce ohybový moment? Únosnost stěny/sloupu se nikdy nesmí předpokládat.
- Požadovaná výška háku a výška haly / překážky (světla, potrubí, dveře, sprinklery)? Výška háku = světlá výška − jeřáb − pojezd − stavební výška kladkostroje − hák.
- Počet cyklů za hodinu, počet hodin za den; ruční, nebo motorické otáčení / pojezd? Těžká nebo často manipulovaná břemena se obtížně otáčejí ručně; provozní režim určuje třídu kladkostroje.
Typické chyby, kterým je třeba se vyhnout
- Únosnost stěny/sloupu nelze předpokládat — je nutné statické posouzení nosné konstrukce a reakčních sil.
Je vhodné mít připraveno: Fotografie a rozměry stěny/sloupu · Výkres haly · Hmotnost/rozměry nákladu · Pracovní prostor
Kloubový nástěnný otočný jeřáb Projektový výrobek — konečnou konfiguraci před objednáním potvrdí náš technický tým.
- Hmotnost břemena včetně kladkostroje, pojezdu a příslušenství; nejtěžší zdvih? Nosnost jeřábu musí zahrnovat kladkostroj + pojezd + břemeno. Nedimenzujte pouze podle WLL.
- Celkový dosah, délky segmentů, pracovní oblast, montážní výška, dráha kolem překážek?
- Konstrukční údaje o stěně/sloupu? Ohybový moment působící na stěnu.
- Požadovaná výška háku a výška haly / překážky (svítidla, potrubí, dveře, sprinklery)? Výška háku = světlá výška − jeřáb − pojezd − konstrukční výška kladkostroje − hák.
- Počet cyklů za hodinu, počet hodin za den; ruční, nebo motorické otáčení / pojezd? Těžká nebo často manipulovaná břemena se obtížně otáčejí ručně; provozní režim určuje třídu kladkostroje.
Typické chyby, kterým je třeba se vyhnout
- Kromě statiky stěny zkontrolujte také kolize kloubů a oblasti, kde může náklad narazit do stroje nebo stěny.
Je vhodné mít připraveno: Půdorys a boční pohled · Fotografie nosné konstrukce · Výšky překážek · Hmotnost/těžiště
Nástěnný držák navijáku / hadice / kabelu Standardní výběr — výše uvedené parametry postačují k výběru správného modelu.
- Hmotnost navijáku / zařízení; požadovaný dosah; sloupové, nebo nástěnné provedení; montážní výška; pracovní oblast? Dimenzováno pro naviják/hadici, nikoli pro zdvihané břemeno.
Typické chyby, kterým je třeba se vyhnout
- Nepovažujte jej za jeřáb ke zvedání břemen; ověřte deklarovaný účel a přípustné síly.
Je vhodné mít připraveno: Hmotnost/rozměry navijáku · Fotografie místa · Požadovaný dosah · Vedení
Jak vybrat nástěnný otočný jeřáb
Nástěnný otočný jeřáb obsluhuje pracoviště, aniž by zabíral podlahovou plochu: konzola se přišroubuje k nosné stěně nebo sloupu budovy a rameno se nad pracovní plochou otáčí v rozsahu přibližně 180°. Výběr závisí na nosnosti, délce ramene a únosnosti konstrukce stěny. Standardní sortiment zahrnuje nosnosti od 50 do 2000 kg a délky ramene 2–8 m: ZDS jako standardní model, ZDSK dodávaný s pojezdem a nízkoprofilový NZD, který dosahuje nosnosti až 4000 kg a je vhodný do hal s omezenou světlou výškou.
Hliníkový AZDS má lehké rameno umožňující snadné ruční otáčení při nosnosti až 2000 kg. Pro manipulaci kolem překážek umožňují kloubové modely — ZZD a samonosný SZZD — dostat hák za stroje a skrz otvory. Pro lehká pracoviště je určen LZDS (50–100 kg) a pro manipulaci s kabely nebo hadicemi varianty ZDAP s držákem navijáku.
Stejně jako každý otočný jeřáb se i nástěnný jeřáb doplňuje kladkostrojem — obvykle elektrickým řetězovým kladkostrojem na tlačném nebo motorovém pojezdu, případně ručním řetězovým kladkostrojem pro příležitostné zdvihání. Pokud na pracovišti není k dispozici vhodná stěna nebo sloup, alternativou je sloupový otočný jeřáb kotvený k podlaze. Kontaktujte nás a sdělte nám hmotnost břemene a požadovaný dosah spolu s fotografií nebo náčrtem místa montáže. Ověříme zatížení stěny a navrhneme specifikaci kompletního pracoviště.
Často kladené dotazy
Jakou nosnost a vyložení nabízejí nástěnné otočné jeřáby?
Standardní řada nabízí nosnost od 50 do 2000 kg a délky ramene od 2 do 8 m; nízkoprofilová řada NZD rozšiřuje nosnost až na 4000 kg. Nosnost zvolte podle nejtěžšího břemena, se kterým manipulujete, a délku ramene podle nejvzdálenějšího bodu podél stěny, kam musí hák dosáhnout.
Jaké zatížení musí montážní stěna nebo sloup vydržet?
Konzola přenáší do konstrukce značné síly (vytrhávací sílu v horním kotevním bodě a tlakovou sílu ve spodním bodě), které rostou s nosností a délkou ramene. Hodnoty pro jednotlivé modely a konfigurace jsou uvedeny v příslušné dokumentaci a před instalací je nutné provést statické posouzení stěny nebo sloupu. Zašlete nám fotografii nebo výkres montážního místa a společně ověříme jeho vhodnost.
Nástěnný, nebo sloupový otočný jeřáb — který zvolit?
Pokud je na pracovišti k dispozici nosná stěna nebo stavební sloup, je nástěnný otočný jeřáb obvykle levnější variantou a ponechává podlahu zcela volnou. Pokud není k dispozici vhodná nosná konstrukce nebo se jeřáb musí otáčet o více než ~180°, zvolte sloupový otočný jeřáb kotvený do podlahy.
Jaký kladkostroj mám namontovat na nástěnný otočný jeřáb?
Obvykle se používá elektrický řetězový kladkostroj odpovídající nosnosti jeřábu, umístěný na tlačném nebo motorovém pojezdu; na pracovištích s příležitostným provozem lze použít ruční řetězový kladkostroj. Jeřáb, kladkostroj a pojezd lze nakonfigurovat a dodat společně jako jedno pracoviště připravené k instalaci.
Jak rychle lze dodat nástěnný otočný jeřáb?
Nástěnné otočné jeřáby se vyrábějí na zakázku ve vámi zvolené konfiguraci (nosnost, délka výložníku, kladkostroj a pojezd). Odešlete poptávku na stránce produktu a my vám potvrdíme aktuální výrobní lhůtu, náklady na dopravu a možnosti instalace ve vaší lokalitě.
